SCREENに迫るマスクレス露光：芯碁微装、先端実装の現実

1. 「マスクを捨てる」露光技術のパラドックス

半導体の回路パターンを焼き付ける露光装置（リソグラフィ）といえば、オランダのASMLや日本のキヤノン、ニコンが手がける「ステッパー / スキャナー」を誰もが思い浮かべます。超精密なフォトマスク（原版）に光を透過させ、縮小レンズを通してウェハー上に一括投影する方式です。

しかし、このフォトマスク方式には巨大な弱点が存在します。 マスク自体の製造に数週間から数ヶ月のリードタイムと数千万円から数億円の巨額費用がかかること、そして「一度マスクを作ってしまうと、位置がずれたチップに合わせて回路を歪めることが物理的に不可能」という点です。

この限界を打ち破るべく台頭したのが、原版マスクを一切使わず、CADデータを直接コンピュータから高速レーザー光線やデジタルミラーデバイス（DMD）へ送り込み、感光材上に回路パターンをミリ秒単位で直接描画する「直写露光（Direct Writing Lithography / レーザー直接描画 / LDI）」です。

【世界の直写露光（LDI）および先端パッケージング露光の主要プレイヤー】

企業名	本拠地	主力露光装置・得意領域
SCREENホールディングス	日本	基板向け直描（Ledia）・洗浄世界首位
ウシオ電機 (Ushio)	日本	先端パッケージ向け投影・直接露光
キヤノン (Canon)	日本	先端パッケージ用i線ステッパー
オルボテック (KLA傘下)	米国/イスラエル	PCB/IC基板向けダイレクトイメージング
芯碁微装 (CFMEE)	中国・合肥	マスクレス直写露光・FOPLP/IC基板

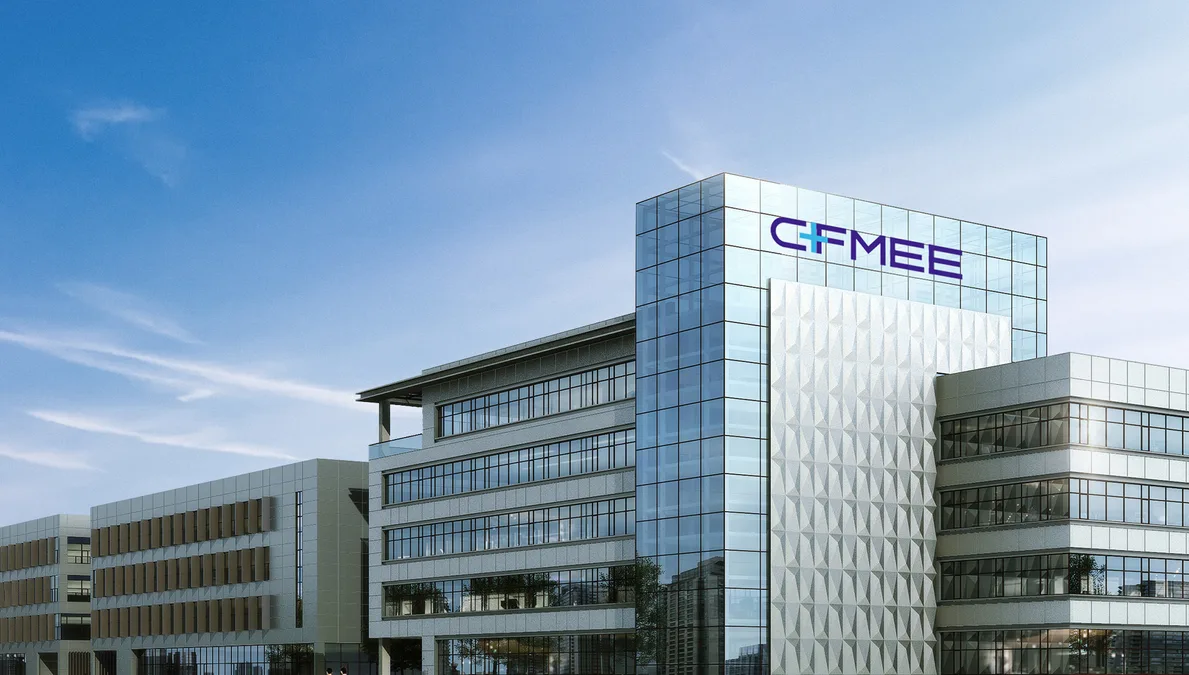

このマスクレス露光の分野において、中国で唯一上場（科創板：688630.SH）を果たし、PCB（プリント基板）からハイエンドICパッケージ基板（FC-BGA）、さらには次世代AI半導体の本命である「パネルレベル扇出型パッケージング（FOPLP）」向け直写露光機を実用化した企業が、安徽省合肥市に本社を置く芯碁微装（CFMEE / シーエフミー）です。

---

2. 合肥・科学都市で生まれた「中国直写露光の先駆者」

芯碁微装の創業は2015年6月。光学設計や精密メカトロニクス、ソフトウェアアルゴリズムの専門エンジニア集団を率いて、程卓（Cheng Zhuo）らが合肥高新区で立ち上げました。

当時、中国国内の基板メーカーや半導体パッケージング工場で使用される露光機は、日本のSCREEN（スクリーンホールディングス）やウシオ電機、米KLA傘下のオルボテック（Orbotech）が市場の90%以上を牛耳っていました。

初期の直写露光機（LDI）は描画速度が遅く、主に研究開発用や小ロット試作用途に留まっていました。しかし、程卓らは「大量生産ラインでも使える超高速マルチビーム光学エンジン」と「リアルタイム自動補正アルゴリズム」の開発に賭けました。

---

3. なぜ先端パッケージングに「マスクレス」が必要なのか：ダイシフトの難問

前工程のシリコンウェハー製造において、直写露光がASMLのスキャナーに取って代わることは原理上不可能です。1時間に数十枚から数百枚のウェハー全面に数十億個のトランジスタを焼き付けるには、光の一括投影でなければスループットが桁違いに遅すぎるためです。

しかし、後工程の「先端パッケージング（FOWLP / FOPLP / Chiplet）」の世界では、話が完全に逆転します。

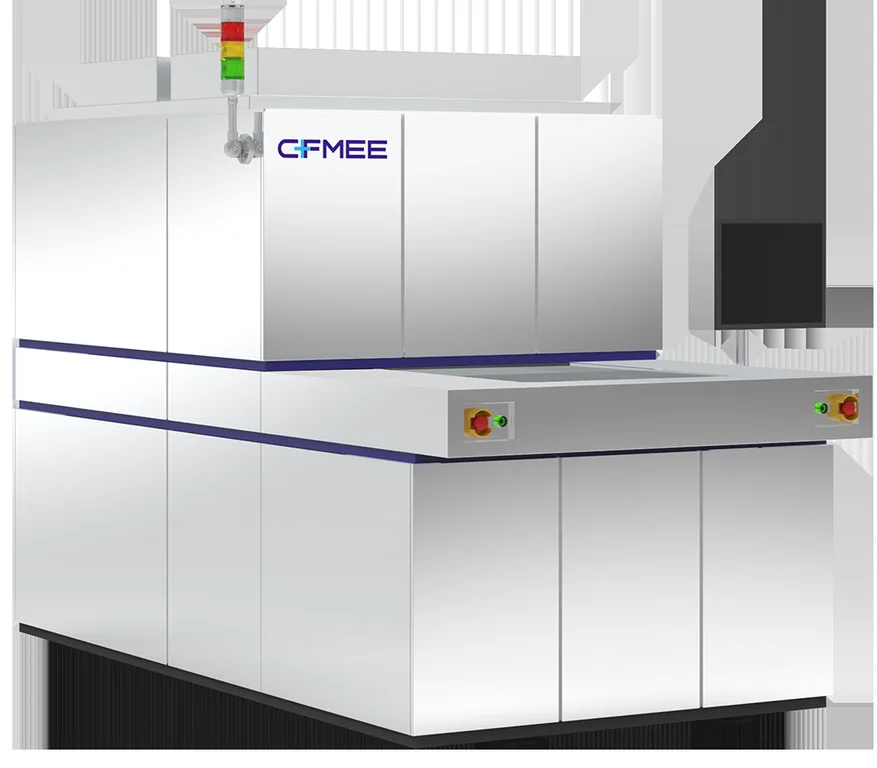

芯碁微装の「MASシリーズ」は、最大510mm×515mm、あるいはそれ以上の超大型角型パネル（FOPLP）に対応し、数千個のチップが樹脂硬化でバラバラに歪んでいても、すべてのチップの電極を完璧に繋ぎ合わせる「適応型リライティング技術」を実現しました。

TSMCのCoWoSをはじめとする先端パッケージングが供給逼迫に陥る中、より大面積で低コストなFOPLP（角型パネル実装）を推し進める中国・台湾のOSATにとって、このマスクレス直写技術は極めて魅力的な解決策となったのです。

---

4. 直写露光プラットフォームの主要スペック比較

直写露光および先端実装市場において、芯碁微装の装置は世界の競合機とどう対峙しているのか。主要仕様を整理します。

指標・項目	SCREEN Ledia 6F	ウシオ電機 UX4 シリーズ	芯碁微装 (CFMEE) MAS 8 / NEX 60
露光方式	レーザー直接描画（LDI）	ステッパー投影 または 直写	マスクレス直写露光（DMD+UV固体レーザー）
対応ワークサイズ	大面積基板（最大 610×610mm）	300mmウェハー または パネル	300mmウェハー（WLP）および 大型パネル（FOPLP）
解像力（最小 L/S）	最小 5μm / 5μm（基板向け）	最小 2μm / 2μm（投影ステッパー）	最小 3μm / 3μm（高解像モード時）
ダイシフト適応補正	高精度リアルタイム補正対応	ステッパーのためマスク位置補正	個別ダイ座標追従・動的配線変形（自社開発）
光源構成	複数波長半導体レーザー	超高圧水銀ランプ または レーザー	355nm / 405nm 紫外固体レーザー・LEDハイブリッド
主要ターゲット市場	ハイエンドICパッケージ基板（FC-BGA）	先端パッケージング（FO-WLP/PLP）	FOPLP、2.5D/3D Chiplet、ハイエンドIC基板

---

5. 冷徹な現実：解像力の「サブミクロンの壁」と基板サイクルの乱高下

中国の露光装置ベンチャーとして独自の地歩を固めた芯碁微装ですが、その前途には直視すべき「3つの構造的課題」が立ちはだかっています。

① 「スループット vs 解像度」の物理的ジレンマ

直写露光は、レーザー光線を走査（スキャン）して描画するため、解像度を上げれば上げるほど（ビームスポット径を絞るほど）、1枚のパネルを描画し終えるまでの時間が幾何級数的に増加します。 先端ロジック前工程の微細化（3nm/2nm）のような数十ナノメートルの領域では、直写露光のスループットは実用化の域から完全に外れます。芯碁微装の主戦場は、あくまで配線幅が数ミクロン〜数十ミクロンの「パッケージング」および「基板」に限定されざるを得ません。

② 中核光学デバイス（DMD・レーザー光源）の海外依存

回路パターンを光の明暗に変換する「DMD（デジタル・マイクロミラー・デバイス）」は、米テキサス・インスツルメンツ（TI）の特許に完全に抑えられています。また、高出力の355nm深紫外固体レーザーや、ナノメートル単位で走査するエアベアリング高精度リニアステージ、干渉計スケール（ドイツのハイデンハイン等）も海外サプライヤーへの依存が残っており、地政学的リスクから完全に逃れることはできません。

③ PCB・基板業界の激しい設備投資サイクル

芯碁微装の売上高の基盤は、依然としてPCBおよびIC基板メーカーの設備投資動向に大きく左右されます。民生用電子機器（PCやスマートフォン）の需要低迷期には、基板メーカーの設備投資が急激に凍結され、装置の受注と納入検収が大幅に遅延するボラティリティを抱えています。

---

6. SCREENとウシオ電機が築いた「光学と搬送の極致」との技術間合い

芯碁微装の挑戦は、半導体・基板の露光および光応用技術で世界を牽引してきた日本企業にとっても、極めて示唆に富む産業的鏡像を提供しています。

京都のSCREENホールディングスは、印刷製版技術から出発し、半導体洗浄装置で世界首位に立つと同時に、基板向け直描機「Lediaシリーズ」において、多波長レーザーを駆使して反りの激しい基板でも均一に焼き付ける卓越した光学・搬送技術を磨き上げてきました。また、ウシオ電機は超高圧ランプから最先端レーザーまで、光源の物理特性を知り尽くした露光装置で世界のパッケージング工場を支えています。

日本の巨頭たちが「超微細・超高スループット」の職人的すり合わせを極める一方で、芯碁微装は「マスクを作らない」「ずれたダイに合わせてソフトウェアで描画を変える」という柔軟なアプローチで、中国の巨大な実装エコシステムに食い込みました。

後工程が「ムーアの法則の延命装置」として主役の座に躍り出た今、マスクレス直写という新たな露光の戦線は、日中米の技術哲学が真正面から火花を散らす最前線となっています。

なお、同領域における産業構造の転換については、本誌が先に検証した米AMATの牙城に迫る半導体薄膜：拓荊科技、3D積層の現実および米ウルフスピードに迫るSiC基板：天岳先進、8インチの現実の分析もあわせて参照されたい。
