半導体の微細化といえば、オランダASMLの極端紫外線（EUV）露光装置や、米ラムリサーチ、アプライドマテリアルズ（AMAT）のエッチング・成膜装置ばかりが脚光を浴びる。しかし、最先端のチップ製造ラインにおいて、全工程の30%以上を占め、ウエハの歩留まり（良品率）を水面下で決定づけている工程がある。「ウエハ洗浄（Cleaning）」である。
ナノメートル単位の微細なゴミや残留ケミカルを洗い流すこの工程は、長年にわたり日本のSCREENホールディングス（旧大日本スクリーン製造）と東京エレクトロン（TEL）という「京都と東京の二大巨頭」が世界シェアの7割以上を独占してきた絶対的な聖域だった。

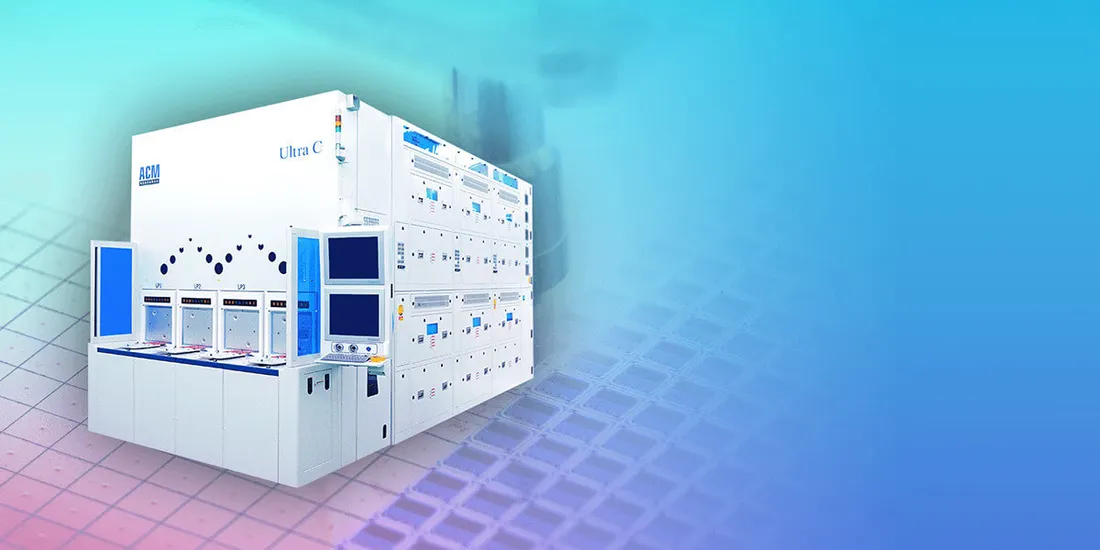

その鉄壁の牙城に、上海・張江から風穴を開けたのが盛美上海（ACM Research Shanghai / 688082.SH）である。
独自開発のメガソニック（超音波）気泡制御技術「SAPS」および「TEBO」を引っ提げ、SMICや長江存儲（YMTC）、長鑫存儲（CXMT）といった中国の主要ファブの中枢ラインを制圧。さらに韓国SKハイニックスの先端メモリラインにも深く食い込んでいる。
日本企業が半世紀かけて築き上げた「水と化学液の職人技」に、新興の中国装置メーカーはいかにして対抗したのか。そして、国産化の熱狂の裏側で直面するサプライチェーンの急所と、最先端微細ノード（GAA/EUV）の冷酷な壁とは何か。その最前線を追う。
1. シリコンバレーの特許から始まった「倒壊なき洗浄」の執念
盛美上海の創業者である王暉（David H. Wang）は、清華大学で精密計測を学んだ後、日本の文部省奨学金を得て大阪大学大学院で半導体工学の博士号を取得した経歴を持つ。日米両国の半導体エコシステムを熟知する王暉は、1998年に米国シリコンバレーでACM Researchを創業した。
当時の半導体業界は、銅配線（ダマシンプロセス）の実用化期にあった。王暉は初期の電気化学研磨（ECP）技術で特許を取得したが、米国の大手装置メーカーの分厚い壁に阻まれ、事業の立ち上げに苦戦した。転機となったのは2006年、中国の「張江高科」からの誘致を受け、上海に事業拠点を移転したことである。
【盛美上海（ACM Research）の30年進化史】
1998年：王暉が米シリコンバレーでACM Researchを創業
2006年：上海張江に盛美半導体（ACM Shanghai）を設立、洗浄分野へ転換
2008年：ホットスポットを解消する「SAPS」メガソニック洗浄技術を発明
2011年：韓国SKハイニックスへSAPS枚葉洗浄装置を納入、量産認定
2016年：微細構造を破壊しない「TEBO」技術を世界初公開
2021年：上海証券取引所スター市場（科創板：688082）に重複上場王暉が目をつけたのは、半導体の微細化が進むにつれて世界中のファブが頭を抱えていた「キャビテーション（微小気泡）によるパターンダメージ問題」だった。
微細な塵を剥がすためにメガソニック（約1MHzの超音波）を洗浄液に照射すると、液体中に無数の微小気泡が発生する。しかし、この気泡が弾ける（崩壊する）際の瞬間的な衝撃波は極めて強烈で、アスペクト比の高い微細なトランジスタのヒレ（FinFET）や、3D NANDの高層メモリピラーをなぎ倒してしまう。
大手メーカーが「超音波の出力を下げる（洗浄力が落ちる）」か「物理洗浄を諦めて薬液スプレーに頼る」という妥協を強いられる中、王暉らは「気泡を弾けさせずに振動だけさせる」という前代未聞の音響物理制御に挑んだ。
2. SCREENとTELの牙城を崩した「SAPS」と「TEBO」の物理学
半導体洗浄装置の世界において、日本のSCREENホールディングス（SU-3200シリーズ等）と東京エレクトロン（Celiusシリーズ）は絶対的なデファクトスタンダードだった。
SCREENの強みは、京都の友禅染の染色技術をルーツとする「水流と化学液の完璧な制御」と、ウエハ1枚を毎分数百回転させながら均一に薬液を行き渡らせる精密メカトロニクスにある。TSMCやインテル、サムスンの最先端プロセスは、すべてSCREENの洗浄ノズルとレシピに合わせて組まれていた。

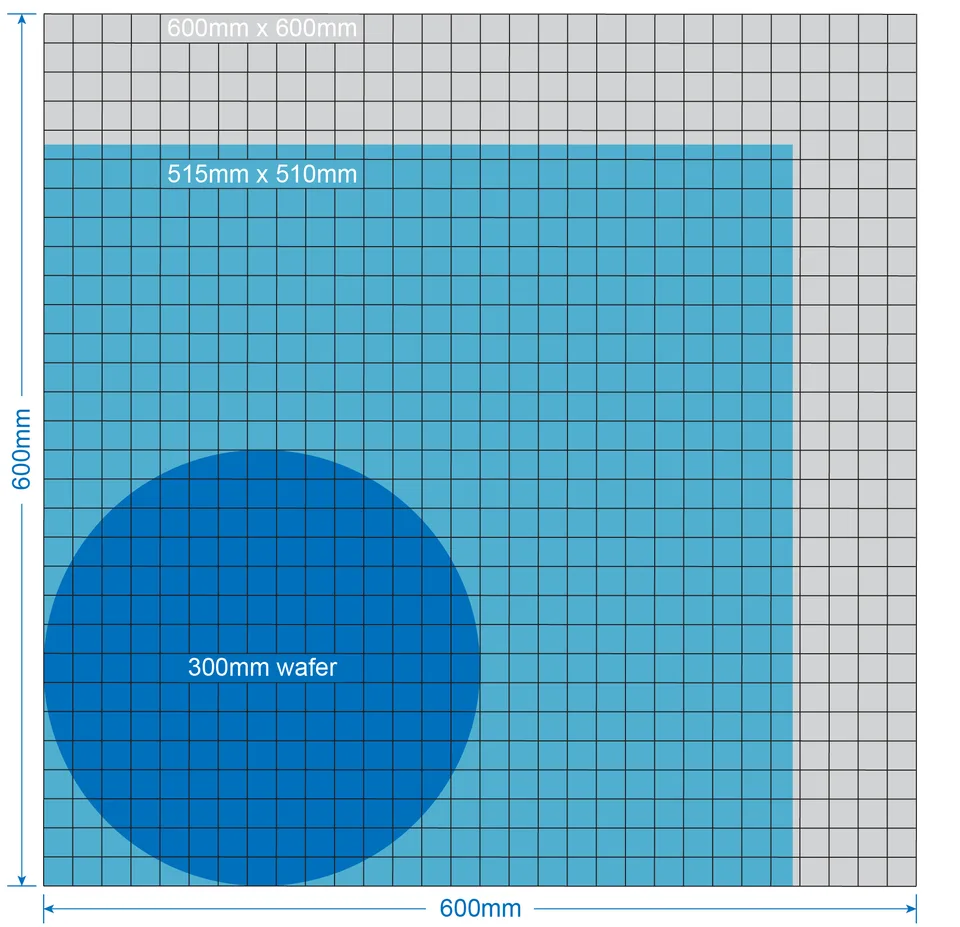

盛美上海がこの牙城に楔を打ち込んだのが、上の図に示される「TEBO（Timed Energized Bubble Oscillation）」技術である。
- 気泡の非制御崩壊（Transient Cavitation）：気泡が急膨張・破裂し、局所的に数ギガパスカルの衝撃圧が発生
- 微細パターンの倒壊：アスペクト比が20:1を超える3D構造において、衝撃波でゲート電極やラインが物理的に破壊
- 低出力への逃げ：パターン倒壊を防ぐために出力を絞る結果、微細パーティクルの除去率（PRE）が低下
- 定常キャビテーション（Stable Cavitation）：気泡のサイズを精密制御し、破裂させずに高周波振動だけを持続
- 100%パターンダメージフリー：3D NANDの深孔（深さ数ミクロン）の奥底まで気泡が入り込み、ゴミを安全に浮上・除去
- 歩留まりの飛躍：微細ノードでも高出力を維持でき、パーティクル除去率99%以上を達成
この独自物理技術により、盛美上海は「新興メーカーの格安機」ではなく、「日本のトップメーカーでも落とせなかったゴミを落とせる唯一の装置」として、まずSKハイニックスという世界最先端のDRAMメーカーに技術力を認めさせた。この実績が、のちの中国国内ファブへの全面採用の決定的な信用手形となった。
3. 世界4大半導体洗浄装置メーカーの勢力図
半導体洗浄装置（枚葉式およびバッチ式）のグローバル市場において、盛美上海はどのような立ち位置にあるのか。SCREEN、東京エレクトロン、米ラムリサーチと比較する。
| 指標 | 盛美上海（ACM Research） | SCREENホールディングス（日本） | 東京エレクトロン（TEL / 日本） | ラムリサーチ（Lam Research / 米） |
|---|---|---|---|---|
| 本拠地 | 中国・上海 / 米国 | 日本・京都 | 日本・東京 | 米国・カリフォルニア |
| 世界洗浄シェア | 約8〜10%（中国国内では40%超） | 約40〜45%（世界首位独走） | 約25〜30%（2位） | 約10〜15% |
| 中核洗浄技術 | SAPS, TEBO, Tahoe（ハイブリッド） | 枚葉洗浄（SUシリーズ）, 高速スプレー | Celiusシリーズ, 超臨界CO2乾燥 | 単一ウエハ極限エッチ・洗浄統合 |
| 主要顧客 | SMIC, YMTC, CXMT, SKハイニックス | TSMC, サムスン, インテル, 全ファブ | TSMC, サムスン, インテル, キオクシア | TSMC, サムスン, インテル, グローバル |
| 先端ノード実績 | 14nmロジック、232層超3D NAND | 2nm/3nm GAA、全世代量産標準 | 最先端EUVライン、裏面給電（BSPDN） | 最先端メモリ・ロジック統合 |
| 最大のリスク | 米中対立・輸出規制・部品禁輸 | 中国市場でのシェア低下圧力 | 地政学リスクと輸出管理規制 | 中国向け先端装置の売上急減 |
SCREENとTELの二大巨頭が依然としてグローバル市場の7割を抑えている事実に変わりはない。特にTSMCの3nmや2nm、インテルの先端ファブでは、SCREENの信頼性は絶対的である。
しかし、成長率という点では盛美上海が圧倒している。中国が米国の半導体規制に対抗して年間数十兆円規模のファブ建設を進める中、盛美上海は中国国内の洗浄装置入札でシェア40%以上を奪取し、売上高は年率数十%のペースで急伸している。
4. 地政学の十字架と「最先端ノード」の冷酷な壁
急速な成長の影で、盛美上海は中国の半導体装置メーカーの中で最も特異で、かつ最も脆弱な「構造的ジレンマ」を抱えている。
盛美上海の最大の強みであった「米中双方に足場を持つグローバル構造」は、地政学的対立が激化する現代においては最大の急所へと変貌している。米国政府のエンティティ・リストや対中半導体製造装置の輸出規制が一段と強化されれば、装置の内部に組み込まれている日欧米製の精密バルブ、ポンプ、センシング部品の調達が滞るリスクを常に抱えている。
さらに技術面においても、ロジック半導体が3nm以下のGAA（全周ゲート）構造に突入し、裏面給電（BSPDN）などの未踏領域に入ると、液体を使うウェット洗浄そのものが物理限界に近づく。洗浄液を乾燥させる際の表面張力で微細ピラーが引き倒されるため、東京エレクトロンなどが開発を進める「超臨界流体（液体の表面張力がないCO2状態）」を用いた乾燥・洗浄技術において、盛美上海はまだ先行メーカーの後塵を拝している。
5. 日本の半導体製造装置産業が直面する「真の脅威」
盛美上海の台頭は、SCREENや東京エレクトロン、そして日本の部材・ケミカル産業にとって何を意味するのか。
日本の産業界には長年、「中国勢が追いつけるのはローエンドの汎用装置だけで、ナノスケールの精密制御を要する先端プロセスは日本企業の聖域であり続ける」という根拠なき安心感があった。しかし、盛美上海がSKハイニックスの先端ラインにSAPS装置を納入し、長江存儲の200層超3D NANDラインで主力を担っている事実は、その神話がすでに崩壊したことを示している。
【深セン・上海発・半導体装置エコシステムの進化】
・単なる「コピー機」ではなく、日米が解決できなかった未踏の物理課題（キャビテーション破壊）への独自アプローチ
・自国巨大市場（中国ファブ）での膨大なウエハ処理データによる、急速なアルゴリズム改善サイクル
・洗浄からめっき（ECP）、CVD熱処理へとプラットフォームを水平展開するコングロマリット化洗浄装置で世界最強を誇るSCREENホールディングスが築いた高い参入障壁は、依然として強固である。しかし、中国市場という世界最大の半導体投資の現場で、日本の装置が盛美上海に次々とリプレイスされ、蓄積される量産データの量が逆転したとき、その影響は日本が誇る半導体製造装置産業の根幹を揺るがすことになる。
見えない微小気泡の物理法則をハックし、巨人の牙城に挑む盛美上海。彼らが切り開いた道は、半導体の製造装置産業が「日米欧の寡占」から「深セン・上海を含めた多極化」へと不可逆的にシフトした歴史的転換点を示している。
なお、同領域における産業構造の転換については、本誌が先に検証したTELの9割独占に迫る中国トラック：芯源微、塗布現像の現実および東京エレクトロンを追う4兆円の巨艦：北方華創、装置内製の現実の分析もあわせて参照されたい。
