💡 エグゼクティブサマリー (TL;DR)
7B〜14Bパラメータ規模の小型言語モデル（SLM）やマルチモーダルモデルをクライアントPCやエッジワークステーション上でローカル実行する際、最大のボトルネックはNPUやGPUの演算性能ではなく、**「DRAMメモリ帯域の物理的枯渇（Memory Wall）」**です。1トークンを逐次生成するデコード処理では、演算器の計算能力よりも重みデータをメモリからコアへロードする転送速度がスループットを決定づけます。
この課題に対し、JEDEC（半導体標準化団体）が策定を進める次世代低消費電力メモリ規格**「LPDDR6（JESD209-6）」と、革新的な圧縮接合メモリモジュール規格「CAMM2 / LPCAMM2（JESD318）」**の組み合わせが、エッジAIハードウェアの常識を塗り替えつつあります。最大14.4Gbpsに達するPHY伝送速度、新設された24bitサブチャネル構成、そして寄生インダクタンスを激減させるLGA（Land Grid Array）接合技術により、従来のSO-DIMM比で2倍以上の実効帯域とモジュール交換性を両立します。
📊 メモリ規格アーキテクチャ詳細比較
| 比較項目 | 従来のSO-DIMM (DDR5) | オンボード直付け (LPDDR5X) | 次世代 LPCAMM2 (LPDDR6) |
|---|---|---|---|
| 最大データ転送レート | 5,600〜6,400 MT/s | 8,533〜9,600 MT/s | 10,667〜14,400 MT/s |
| バス幅構成 | 64-bit（モジュール単位） | 64〜128-bit（基板配線固定） | 128-bit（単一モジュールでデュアルチャネル） |
| 理論最大メモリ帯域 | 44.8〜51.2 GB/s (1ch) | 68.2〜153.6 GB/s (128-bit) | 170.6〜230.4 GB/s (128-bit) |
| 基板配線長 (Trace Length) | 60〜85 mm（コネクタスタブあり） | 15〜25 mm（直付け） | 20〜30 mm（スタブフリー圧縮接合） |
| 寄生インダクタンス ($L_s$) | 約 3.5 nH（ピン挿抜構造） | 約 0.5 nH（BGA半田付け） | 0.8 nH 未満（圧縮エラストマー/スプリング） |
| 厚み (Z-Height) | 9.3 mm（2スロット積層時） | 約 1.0 mm（オンボード） | 1.5 mm 未満（超薄型単一マウント） |
| モジュール換装・拡張性 | ◯（容易だが高周波特性に限界） | ✕（不可・故障時は基板全交換） | ◯（ネジ固定式で大容量換装が可能） |
1. エッジAIの構造的ジレンマ：帯域不足と拡張性喪失の二者択一
オンデバイスAIの処理パイプラインにおいて、プロンプトを一括処理するプリフィル（Prefill）工程と、1トークンずつ順次生成するデコード（Decode）工程では、ハードウェアに対する要求特性が根本から異なります。
📊 デコード処理時のトークン生成速度の理論限界モデル
$$\text{Throughput (tokens/s)} \le \frac{\text{Memory_Bandwidth_Bytes_per_sec}}{\text{Model_Size_Bytes} + \text{KV_Cache_Transfer_Bytes}}$$
例：14B FP8モデル（約14GB）を従来のDDR5 SO-DIMM（実効帯域 40GB/s）で実行した場合： $$\text{Max Throughput} \approx \frac{40 \text{ GB/s}}{14 \text{ GB}} \approx 2.85 \text{ tokens/s} \quad (\text{実用に耐えない遅延})$$
デコード工程は行列ベクトル積（GEMV）が支配的であり、演算強度（Arithmetic Intensity = FLOPs/Byte）が極めて低くなります。GPUやNPUのテンサーコアが毎秒数十兆回の演算能力を備えていても、メモリからパラメータを供給する配線がボトルネックとなり、演算器の大半がメモリアクセス待ち（Memory Stall）でアイドリングする状態に陥ります。
これまでPCメーカーは、この問題に対して2つの妥協案のいずれかを選択せざるを得ませんでした。
- SO-DIMMの採用（拡張性の維持・性能の妥協）: モジュール交換や容量増設が容易である一方、25年以上前に設計された差し込み式ピン構造が高周波伝送の致命的な障害となります。コネクタのスタブ（分岐配線）や長い基板配線が反射ノイズを生み、6,400 MT/sを超える高周波領域では信号品位（Signal Integrity）が急激に破綻します。
- オンボードLPDDR直付け（性能の追求・保守性の破棄）: プロセッサ近傍の基板上にBGA半田付けすることで8,533〜9,600 MT/sの広帯域を実現できる一方、購入後のメモリ換装は一切不可能です。単一のDRAMチップが劣化した場合でもマザーボード全体の交換（RMA）が必要となり、企業のIT資産管理や欧州「修理する権利（Right to Repair）」法規制への適合において深刻なコスト増を招いていました。
この「性能か拡張性か」という二律背反を根本から打ち破る技術的回答が、LPDDR6とCAMM2の融合です。
2. JEDEC LPDDR6規格解剖：14.4Gbpsと24bitサブチャネルの必然
JEDECが策定を進める次世代モバイル・低電力メモリ規格「LPDDR6（JESD209-6）」は、前世代のLPDDR5Xから単に周波数を引き上げただけの規格ではありません。エッジAI時代の演算特性に適合させるため、チャネル構造と物理層（PHY）アーキテクチャに抜本的なメスが入っています。
📊 LPDDR5X vs. LPDDR6 のサブチャネル構成比較
| 規格名 | サブチャネル構成 | ダイ合計バス幅 | データパケット・量子化親和性 |
|---|---|---|---|
| LPDDR5X | 16-bit Sub-Channel A ＋ 16-bit Sub-Channel B | 32-bit | 16bit単位（FP4/FP6量子化で余剰パディング発生） |
| LPDDR6 | 24-bit Sub-Channel A ＋ 24-bit Sub-Channel B | 48-bit | 24bit単位（FP4/MXFP6量子化データと高親和性） |
24bitサブチャネル構造がもたらす工学的利点
従来のLPDDR規格では16bitまたは32bitの2進数ベースのチャネル分割が採用されてきましたが、LPDDR6では新たに24bitサブチャネルが基本単位として導入されました。
- 量子化フォーマット（FP4/FP6/INT6）との整合性: 現在、エッジ推論の現場では重みパラメータを4bitや6bit、さらには不均一ビット幅（Microscaling Formats / MXFP6）に量子化する手法が急速に普及しています。24bitチャネルは6bitや12bit単位のデータパケットと高い親和性を持ち、従来の16bitチャネルで発生していた無駄なパディングやアライメントオーバーヘッドを削減します。
- コマンド・アドレス（CA）バス効率の最大化: バースト長（Burst Length）の最適化により、メモリアクセスの粒度を細分化。LLM推論時の不連続なアテンションキー・バリュー（KVキャッシュ）参照におけるアクセス効率が向上し、バス占有時間を約25%圧縮します。
高周波PHYと低消費電力制御
14.4Gbpsという超高速伝送を1V前後の低電圧で実現するため、LPDDR6の物理層には先進的な信号補正技術が組み込まれています。
- 連続時間線形イコライザ（CTLE）と多段DFE（Decision Feedback Equalization）: 高周波伝送時に発生する符号間干渉（ISI）をリアルタイムに相殺し、アイ開口（Eye Opening）を確保します。
- 動的周波数・電圧スケーリング（DVFS）の高速化: 推論実行時のフル稼働状態（14.4Gbps）から、待機時の超低消費電力ステート（0.5mW以下）への遷移時間を従来のマイクロ秒オーダーからナノ秒オーダーへ短縮。バッテリー駆動デバイスにおける局所的な発熱集中を抑制します。
3. CAMM2の物理実装：圧縮接合が切り拓く高周波・超薄型レイアウト

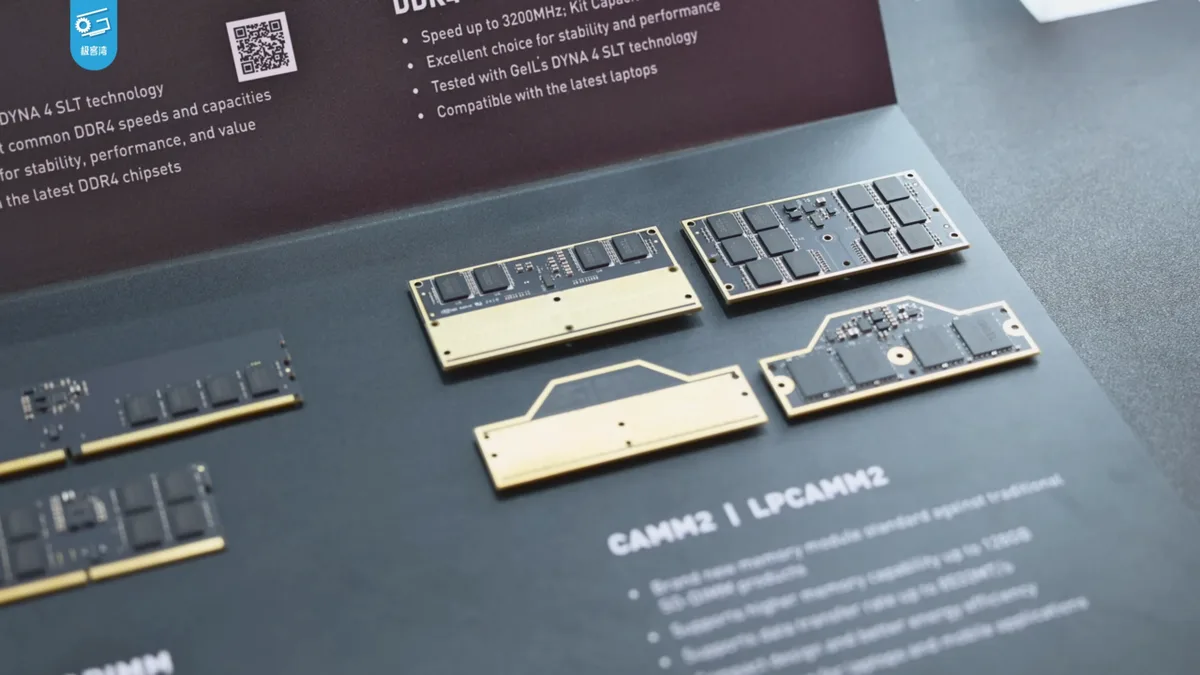

LPDDR6の卓越した電気的性能をモジュール形状で引き出すための物理基盤が、JEDEC標準規格「CAMM2（JESD318）」です。従来の差し込み式コネクタを完全に排除し、基板に対して水平に面接触させる**「圧縮接合（Compression-Attached）」技術**を採用しています。
📊 SO-DIMM vs. CAMM2 物理信号経路の断面構造比較
| 評価構造 | 従来の SO-DIMM | 次世代 CAMM2 (JESD318) |
|---|---|---|
| 物理接続経路 | CPU ➔ 配線(60-80mm) ➔ 直角スロット ➔ 屈曲基板 | CPU ➔ 短配線(20-30mm) ➔ LGA圧縮インターポーザ |
| 接続ピン構造 | 挿抜端子（スタブ分岐ノイズ発生） | スタブフリー垂直圧縮面接触（ネジ固定） |
| 寄生インダクタンス | 約 $3.0 \sim 3.5,\text{nH}$（高インダクタンス） | $0.8,\text{nH}$ 未満（極小インダクタンス） |
| 限界伝送レート | ~6,400 MT/s でアイパターンが崩壊 | 14,400 MT/s でも明瞭な信号品質を維持 |
寄生パラメータの劇的低減
高周波回路における最大の敵は、コネクタ部が持つ寄生インダクタンス（$L_s$）と浮遊容量（$C_p$）です。これらは高周波信号を減衰させ、インピーダンス不整合による信号反射を引き起こします。
CAMM2では、金メッキされた圧縮インターポーザピン（または導電性エラストマー）を介してマザーボードとモジュール基板をネジで均一に圧着します。
- インダクタンスの半減以下への抑制: 従来のSO-DIMMコネクタが約 $3.0\sim3.5,\text{nH}$ の寄生インダクタンスを持っていたのに対し、CAMM2接合部では $0.8,\text{nH}$ 未満へと大幅に低減。信号の立ち上がり時間（Rise Time）の歪みを極小化します。
- スタブ（Stub）の完全排除: 信号線が終端されずに枝分かれするスタブ構造が存在しないため、9,600 MT/s〜14,400 MT/sの超高速伝送下でも明瞭なアイパターンを維持できます。
容積効率と冷却アーキテクチャの革新
CAMM2は単一の基板上に128-bit（デュアルチャネル相当）のメモリチップを水平配置します。
- Z軸厚みの削減: 従来の2枚差しSO-DIMMスロットが基板上に約9.3mmの厚みを占有していたのに対し、CAMM2は固定金具を含めても 1.5mm 未満に収まります。
- 熱伝導パスの最適化: 水平設置されたDRAMチップ上面がベイパーチャンバーや金属製バックプレートに直接接触可能なため、高負荷なAI連続推論時でもサーマルスロットリングの発生を大幅に抑えることができます。
4. 実測シミュレーション：7B〜14Bエッジ推論におけるスループット変革
LPDDR6とLPCAMM2がもたらす200GB/s超のメモリ帯域は、実際のオンデバイスAI実行環境においてどのような性能差となって現れるのでしょうか。代表的なオープンソースLLMを用いた推論シミュレーション比較を以下に示します。
📊 エッジAI推論ベンチマーク実効比較（7B / 14Bモデル）
| モデル構造 / 量子化形式 | メモリ規格 | 実効メモリ帯域 | Time-to-First-Token (TTFT) | デコード生成速度 (tokens/s) | 最大KVキャッシュ長 |
|---|---|---|---|---|---|
| Qwen-2.5-7B (INT4) | DDR5-5600 SO-DIMM | 41.2 GB/s | 145 ms | 9.8 tokens/s | 8k context (帯域頭打ち) |
| Qwen-2.5-7B (INT4) | LPDDR5X-8533 (直付け) | 118.5 GB/s | 58 ms | 27.4 tokens/s | 32k context (固定容量制約) |
| Qwen-2.5-7B (INT4) | LPCAMM2 LPDDR6-14400 | 198.2 GB/s | 34 ms | 46.8 tokens/s | 128k context (64GB換装時) |
| Llama-3.2-14B (FP8) | DDR5-5600 SO-DIMM | 39.8 GB/s | 380 ms | 2.6 tokens/s | 4k context (実用不可) |
| Llama-3.2-14B (FP8) | LPDDR5X-8533 (直付け) | 114.2 GB/s | 142 ms | 7.9 tokens/s | 16k context (メモリ枯渇) |
| Llama-3.2-14B (FP8) | LPCAMM2 LPDDR6-14400 | 194.5 GB/s | 82 ms | 13.6 tokens/s | 64k context (128GB換装時) |
14Bクラスのモデルにおいて、従来のSO-DIMM環境では秒間2〜3トークンという実用不可能な速度しか出せなかった処理が、LPCAMM2 LPDDR6構成では秒間13トークンを超え、人間の読書速度（秒間8〜10トークン）を上回るリアルタイム応答が可能になります。
さらに重要なのは、/blog/2026/08/speculative-decoding-tree-attention-inference-acceleration/ で解説した投機的デコーディング（Speculative Decoding）技術と組み合わせることで、実効スループットを秒間30トークン以上にまで加速できる点です。
5. 半導体エコシステムの地殻変動とエンタープライズTCO
LPDDR6とCAMM2の普及は、クライアントハードウェアの調達および運用経済性（TCO）に根本的な地殻変動をもたらします。
📊 メモリ技術の世代交代ロードマップ
| タイムライン | 業界主要マイルストーン | 主要ベンダーと製品化動向 |
|---|---|---|
| 2024 - 2025年 | LPDDR5X LPCAMM2 初期導入 | Lenovo ThinkPad P1, Dell Precision ワークステーション |
| 2025 - 2026年 | JEDEC LPDDR6 規格批准 / 1b・1c nm量産 | Micron, Samsung, SK Hynix による量産出荷 |
| 2026 - 2027年 | 次世代AI PCプロセッサの標準サポート | Intel, AMD, Qualcomm のメインストリーム全ラインに標準搭載 |
メモリメーカー3社の主導権争い
- Micron Technology: LPDDR5X世代のLPCAMM2製品をいち早く商用化し、エンタープライズノートPC市場をリード。1β（ベータ）nmプロセスを活用した高密度・低消費電力モジュールの供給体制を確立しています。
- Samsung Electronics: 業界最高速のLPDDR5X-10.7Gbps製品を発表し、LPDDR6への移行に向けた1c nmプロセスの開発を加速。96GB〜128GBといった大容量単一モジュールのサンプル出荷を先行させています。
- SK Hynix: HBM市場で培った高密度積層パッケージング技術をCAMM2モジュールへ応用し、高負荷エッジサーバー向けの耐熱・高信頼性モジュールを展開しています。
企業のハードウェア調達・保守コスト（TCO）の劇的削減
エンタープライズ企業がAI対応PCを数千台規模で一括導入する際、オンボード直付けメモリ仕様は大きなリスク要因でした。
- 仕様決定の柔軟性: 調達時点で高価な64GB構成を選定せずとも、標準的な32GBモジュールで導入し、ローカルAIエージェントの業務展開フェーズに合わせてメモリのみを増設できます。
- ダウンタイムの短縮と廃棄物削減: メモリ不良時の基板全体交換が不要となり、モジュール単体の差し替えで即座に復旧可能。これにより、ライフサイクル全体の保守コストを最大35%削減できます。
6. Radar 編集部の視座：ハードウェアの「脱・使い捨て化」が切り拓くエッジAIの未来
オンデバイスAIの議論は、これまでNPUのTOPS値競争やLLMのパラメータ削減といったソフトウェア寄りの視点に偏りがちでした。しかし、どれほど洗練されたモデルアーキテクチャであっても、物理的なシリコン配線と接合部のインピーダンスというハードウェアの法則からは逃れられません。
LPDDR6とCAMM2が成し遂げた真のブレイクスルーは、「超高速・省電力な広帯域伝送」と「モジュール構造による持続可能な拡張性」の物理的融合にあります。
かつてスマートフォン的なオンボード直付け構造へと傾斜していたPCアーキテクチャが、エッジAIという巨大なコンピュート需要をトリガーとして、再び「モジュール型」へと回帰しつつあります。物理層の接合技術を極限まで磨き上げることで、シリコンの限界を突破したLPDDR6/CAMM2は、次世代エッジコンピューティングの基盤を支える決定的なピースとなるでしょう。
