💡 エグゼクティブサマリー (TL;DR)
- 224Gbps PAM4銅線伝送の物理的破綻（Reach Limit < 20cm）: レーン単体224Gbps、次世代448Gbpsへと高速化する電気SerDesは、PCB基板上の高周波信号減衰（>35dB/50cm）と極度の熱損失に直面。スイッチASICおよびアクセラレータの総電力の30〜40%がインターコネクト伝送だけに浪費される「SerDes電力の壁」が顕在化しています。
- 微小リング共振器（MRR）によるDWDM光IOチップレットの台頭: 従来のマッハツェンダー干渉計（MZI）比でフットプリントを1/100以下に微細化する微小リング共振器（Micro-ring Resonator: MRR）により、単一ファイバ内に8〜16波長を多重�### 📊 電気SerDes銅線伝送 vs 光IOチップレット光電融合
| 評価構造・方式 | 物理伝送経路とシグナリング | 到達距離と高周波減衰 | インターコネクト電力 |
|---|---|---|---|
| 従来型 プラガブル光 (銅線配線) | GPU/Switch ➔ PCB銅線配線 (30〜50cm) ➔ DSP ➔ 光モジュール | 224Gbpsで減衰 >35dB (信号劣化激しい) | 15 〜 25 pJ/bit |
| 光電融合 (光IOチップレット / CPO) | GPU/NPU ➔ UCIe (<2mm) ➔ 光IOダイ (MRR) ➔ 光ファイバー直出 | 高周波減衰ほぼゼロ (光直接引き出し) | 1.5 〜 3.0 pJ/bit (約85%削減) |
挿入損失（Insertion Loss）の指数関数的増大
ナイキスト周波数56GHzに達する224Gbps PAM4信号を最高グレードの超低損失誘電体基板（Megtron 8等）上で伝送した場合、配線長わずか50cmで挿入損失は35dB〜40dBを超過します。
信号波形（アイパターン）は完全に閉じ、これを復元するために強烈なCTLE（連続時間リニア等化器）、FFE（フィードフォワード等化器）、およびDFE（決定帰還等化器）をフル稼働させる必要があります。結果として、SerDes回路単体の消費電力がチップ全体の電力バジェットを圧迫する本末転倒な事態が生じています。
ラック内到達距離の限界（Reach Limit）
51.2Tbpsから102.4Tbps、そして204.8Tbps（200Tbps級）へと進化する次世代トップ・オブ・ラック（ToR）スイッチASICにおいて、フロントパネルのプラガブルトランシーバ（OSFP/QSFP-DD）まで銅線で引き回せる物理的距離は15cm〜20cm未満に制限されます。
基板レイアウトの幾何学的制約により、外側のポートへ信号を届けること自体が不可能になりつつあり、電気SerDesをパッケージ境界で直接「光（Photonics）」へと変換する**「光電融合（Optical I/O Chiplet / CPO）」**へのパラダイムシフトが決定打となりました。
2. 微小リング共振器（MRR）がもたらす光エンジンの微細化革命
シリコンフォトニクスにおいて長年主流であった**マッハツェンダー干渉計型変調器（MZI: Mach-Zehnder Interferometer）**は、光の位相差を生み出すために数ミリメートル（1〜3mm）の導波路長を必要とし、シリコン面積と寄生容量の大きさからマルチチップレット集積の足かせとなっていました。
このボトルネックを打破したのが、直径数マイクロメートル（5〜10μm）の円形シリコン導波路を用いる**「微小リング共振器（Micro-ring Resonator: MRR）」**です。
📊 微小リング共振器 (MRR) によるDWDM多重化の微細構造
| 光路・共振素子 | 波長・物理チャネル | 変調制御と物理サイズ |
|---|---|---|
| バス光導波路 (Bus Waveguide) | 1本のファイバー内に 8〜16 波長多重 | 800Gbps 〜 1.6Tbps 超高密度多重伝送 |
| 微小リング共振器 ($\lambda_1 \sim \lambda_4$) | 直径 5〜10μm の極小シリコン共振リング | ドライバICダイレクト変調 ＋ 熱同調ヒーター内蔵 |
1. 超高密度DWDM（高密度波長分割多重）
微小リング共振器は、リングの周長に合致する特定の共振波長（$\lambda$）の光のみを高効率に変調・結合します。
単一の直線バス導波路に沿って異なる直径・共振波長を持つMRRを直列に並べることで、わずか1本の光ファイバ芯線の中に8波長〜16波長（CW-WDM帯：1310nm近傍のOバンド）を高密度多重化（DWDM）できます。これにより、ファイバ本数と光コネクタの物理フットプリントを劇的に削減しながら、1ファイバあたり800Gbps〜1.6Tbpsの超高密度伝送を達成します。
2. 静電容量の極小化と超低エネルギー駆動
MRRの変調領域は数フェムトファラド（fF）オーダーの極小静電容量しか持たないため、大電力を消費する重厚なRFアンプを排除し、CMOSロジックレベルの微小電圧振幅で直接光変調を行えます。
これにより、光送信部のエネルギー消費を0.5〜1.0 pJ/bit未満に圧縮。受信側の高感度ゲルマニウム（Ge）フォトディテクタと組み合わせることで、光リンク全体で1.5〜3.0 pJ/bitという、従来のプラガブル光モジュール（15〜20 pJ/bit）の1/7以下の驚異的な省電力化を実現します。
3. 熱ドリフト補償と統合クローズドループ制御
微小リング共振器の最大の工学的難関は、シリコンの熱光学効果による共振波長の温度ドリフト（約0.08nm/℃）です。
現代の光IOチップレットでは、各リングの直近に集積されたマイクロヒーターと、ダイ上のモニタリングPD（フォトダイオード）、および専用のアナログフロントエンド（AFE）制御ループを統合。GPUの高負荷変動に伴う急激な温度変化（ΔT = 40〜50℃）に対しても、サブミリ秒単位で共振ピークを追従・固定する自動熱同調（Thermal Locking）回路が確立されています。
3. 外部レーザー光源（ELS）分離と光電融合CPOの熱力学設計
光電融合アーキテクチャの量産設計において、業界が下した最も重要な決断は**「レーザー光源のパッケージ外分離（ELS: External Laser Source）」**です。
シリコン自身は発光効率が極めて低いため、レーザー光の発生にはIII-V族化合物半導体（InP: インジウムリンやGaAs: ガリウムヒ素）ダイオードが不可欠です。しかし、InPレーザーは熱に極めて脆弱であり、ジャンクション温度が70℃〜85℃を超えると発光効率と平均故障間隔（MTBF）が指数関数的に劣化します。
📊 外部レーザー光源 (ELS) 分離と光電融合CPOシステム全体像
| コンポーネント | 配置場所・物理環境 | 機能特性と信頼性設計 |
|---|---|---|
| ELS 光源モジュール | フロントパネル冷気部 (吸気 25〜35℃) | CW-WDM MSA準拠、ペルチェ(TEC)冷却、100%ホットスワップ可能 |
| CPO 先端パッケージ | スイッチASIC/GPU (1000W+ 高発熱域) | UCIe 2.0 直結、光IOチップレット (MRR変調器・受光部) |
1. CW-WDM MSA準拠のELSモジュール
データセンターのフロントパネル冷気吸気部（外気温度25〜35℃）に配置されたELSモジュール（QSFP-DD/OSFPフォームファクタ準拠）から、無変調の連続波光（Continuous Wave: CW）をCPOパッケージへ光ファイバ経由で給光します。
1つのELSモジュールから8波長〜16波長のCW光を生成し、内蔵のスプリッタで分岐して複数の光IOチップレットへ安定供給。InPダイオードは常に低温環境下で動作するため、レーザー寿命（FITレート）をエンタープライズ基準である100万時間以上に維持できます。
2. ホットスワップ性と現場保守性（Serviceability）
光通信システムにおける故障の約80%はレーザー発光素子の劣化に起因します。
レーザー光源をフロントパネル側にモジュール化してホットスワップ（通電活線挿抜）可能にすることで、1台数千万円に達する超巨大CPOスイッチやGPUブレード全体を廃棄・交換することなく、数分で光源ユニットのみを現場交換できるようになりました。
4. 光インターコネクト技術の世代別徹底比較
従来のプラガブル光トランシーバ、中間解としてのLPO（Linear Pluggable Optics）、そして究極の形態である光IOチップレット・CPOの工学的スペックを比較します。
📊 プラガブル光トランシーバ vs LPO vs 光IOチップレット（CPO）
| 評価指標 / 技術パラメータ | 第1世代: プラガブル光モジュール (800G/1.6T) | 第2世代: LPO (リニア駆動プラガブル) | 第3世代: 光IOチップレット / CPO (3.2T〜6.4T) | AI超大規模クラスタへの影響 |
|---|---|---|---|---|
| インターコネクト消費電力 | 15〜22 pJ/bit | 8〜12 pJ/bit | 1.5〜3.0 pJ/bit（最大85%削減） | クラスタ全体の冷却電力とPUE値を劇的に改善 |
| 電気SerDes伝送距離 | 30〜50cm（PCB銅線引き回し） | 20〜30cm（低損失基板必須） | < 2mm（UCIe 2.0 / シリコンブリッジ直結） | 高周波減衰（-35dB）とジッターの根本的解消 |
| 信号変換遅延 (Latency) | 100〜150ns（DSP Retimer処理） | 20〜30ns（アナログリニア） | < 5ns（ダイレクト光電変換） | All-Reduce分散同期の待ち時間を極小化 |
| エッジ帯域密度 (Shoreline Density) | 0.2〜0.4 Tbps/mm | 0.3〜0.5 Tbps/mm | 1.5〜2.5+ Tbps/mm（5倍以上の高密度） | パッケージ周囲長から200Tbps超を一括引き出し |
| 変調方式・光デバイス | 集中定数型 EML / 広面積 MZI | EML / 薄膜ニオブ酸リチウム (TFLN) | 超微細微小リング共振器 (MRR) / SiPh | シリコンチップ面積を1/100に縮小しチップレット化 |
| 光源アーキテクチャ | モジュール内蔵 InPレーザー | モジュール内蔵 InPレーザー | 外付けELS (CW-WDM MSA準拠) | 熱暴走防止、高信頼性、現場ホットスワップ両立 |
| 相互接続規格 | PCIe Gen 6 / イーサネット / IB | PCIe Gen 6 / 高速差動電気I/F | UCIe 2.0 / UECパケット通信 / AIB | ヘテロジニアス・チップレット標準エコシステム |
5. 先端パッケージング技術（2.5D/3D & ガラス基板）との統合

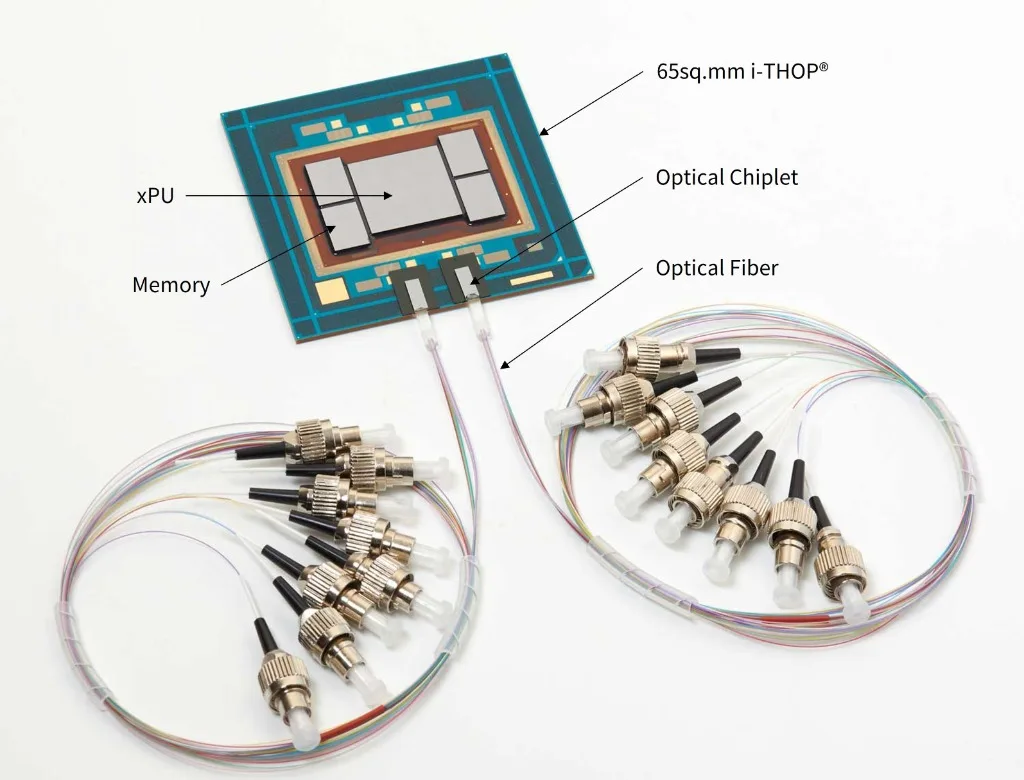

光IOチップレットをコンピュートダイの真横にミリメートル単位で並列配置するためには、先進的な半導体パッケージング技術のサポートが不可欠です。
📊 光電融合パッケージングのレイヤー連携構造
| データパス階層 | 相互接続・伝送方式 | 物理仕様と熱抵抗制御 |
|---|---|---|
| GPU ➔ 光IOチップレット | UCIe 2.0 ダイ間配線 (<2mm) | 超低遅延・高密度D2Dインターコネクト |
| GPU ➔ HBM メモリ | 2.5D インターポーザ広帯域バス | 4096-bit 超広帯域メモリアクセス |
| 光IOダイ ➔ 光コネクタ | エッジ結合器 (Edge Coupler) / 回折格子 | サブミクロン精密アライメント (光軸ズレ <0.5μm) |
| 基板構造 (Substrate) | 次世代ガラスコア基板 (Glass Core) | 熱膨張率 CTE 3.2 ppm/℃ (シリコン完全整合) |
1. 3D積層：EIC（電気IC）とPIC（フォトニックIC）のハイブリッド接合
初期のシリコンフォトニクスは、変調器ドライバやTIA（トランスインピーダンスアンプ）を含む電気ダイ（EIC）と、導波路・受光素子を含む光学ダイ（PIC）を平面的に並べる2Dワイヤボンディングや2.5Dインターポーザ接続を採用していました。
しかし、寄生インダクタンスとキャパシタンスを極限まで削ぐため、現代の光IOチップレットは**Cu-Cuダイレクトハイブリッドボンディング（Direct Bond Interconnect: DBI）**による3D垂直積層へ移行しています。
CMOSロジックプロセスで製造されたEICダイの真上に、シリコンフォトニクスPICダイをサブミクロン精度の直接銅接合で積層。電気信号の伝送距離を数マイクロメートルに抑えることで、224Gbps超の極超短パルスを歪みなく光導波路へ注入します。
2. ガラスコア基板（Glass Substrate）による光結合公差の克服
光ファイバアレイとシリコン導波路を結合する際、許容されるアライメント誤差（光軸ズレ）はサブミクロン（±0.5μm未満）です。
従来の有機ABF基板では、熱膨張係数のミスマッチ（CTE = 15〜18 ppm/℃）による激しい熱歪み（Warpage）が発生し、温度サイクルに伴って光結合効率が低下する問題がありました。
熱膨張係数をシリコンと完全整合（CTE = 3.2 ppm/℃）させた次世代ガラスコア基板と高密度TGV（Through-Glass Via）の導入により、100mm角を超える巨大パッケージであっても光軸の狂いを事実上ゼロに封じ込め、長期にわたる光通信の信頼性を担保しています。
6. クラスタ規模の変革：All-to-All通信とスケールアウトの新次元
光IOチップレットとCPOの真価は、単一パッケージの省電力化にとどまらず、**「データセンター全体のネットワークトポロジの平坦化（Flattening）」**にあります。
📊 電気Spine-Leaf構成 vs 光CPOダイレクトオールツーオール構成
| 項目 | 構成モジュール / 概念 | 主要機能・工学的仕様 |
|---|---|---|
| 01 | [ 従来 | 3階層電気Spine-Leafネットワーク ] |
- 要素: [GPU Rack] (光トランシーバ) ▶ [Leaf Switch] (光トランシーバ) ▶ [Spine Switch] | 03 | (数千本の光モジュールと多段光電変換による遅延累積 | 数マイクロ秒) | | 04 | [ 次世代 | CPO光ダイレクト相互接続 (Optical Flattened Fabric) ] |
- 要素: [GPU Rack A] (光IO直接光ファイバ結合) ▶ [GPU Rack B] | 06 | (スイッチ階層を削減、ホップ数1、超低遅延 | < 100ns) |
1. スイッチ段数の削減とテールレイテンシの圧縮
従来の3階層（ToR-Leaf-Spine）電気スイッチングネットワークでは、ラック間をまたぐパケットが複数のDSPやMAC層を通過するため、往復遅延が数マイクロ秒に膨らんでいました。
光IOチップレットによって各アクセラレータから直接テラビット級の光ビームを引き出すことで、光回線交換（OCS: Optical Circuit Switch）や大容量CPOディレクターと直接メッシュ結合が可能になります。ネットワークのホップ数を1〜2ホップに激減させ、大規模分散学習におけるAll-to-All集団通信のテールレイテンシ（Tail Latency）を最大80%削減します。
2. 二相液浸冷却との協調運用
超高密度な光電融合パッケージは、単位面積あたりの熱流束（Heat Flux）が100W/cm²を超過します。
光ファイバコネクタ部をフッ素系不活性液体（Dielectric Fluid）に浸漬させた状態でも光伝送損失が増加しない耐浸漬型光インターフェースが確立され、二相液浸冷却および直接チップ液冷（Direct-to-Chip Liquid Cooling）との完全なシナジーを発揮。データセンター全体のPUE（電力使用効率）を1.05以下へと引き下げます。
7. 結論：光電融合が決定づける2026年以降のAI計算基盤の覇権
AIモデルのパラメータ数が数十兆規模へと向かい、推論・学習の双方が巨大クラスタ上で分散協調する現在、コンピューティングの戦場は「単体チップのFLOPS競争」から**「チップ間・ラック間のインターコネクト帯域と電力効率の戦い」**へと完全にシフトしました。
📊 光電融合ロードマップとAIクラスタの世代進化
| 時期・世代 | 主要インターコネクト技術 | 技術的特徴とエネルギー効率 |
|---|---|---|
| 2024 - 2025年 | 800G / 1.6T プラガブル光モジュール | 銅線SerDes限界到達、エネルギー 15〜20 pJ/bit |
| 2026年 (現在) | 3.2T 光IOチップレット ＋ ELS分離 | 微小リング共振器 (MRR) 集積、エネルギー 1.5〜3.0 pJ/bit |
| 2027 - 2028年 | 6.4T / 12.8T 完全光電融合 (CPO) | 光スイッチ・全光メモリ直結、エネルギー < 1.0 pJ/bit |
- 銅線の退場と光の不可避性: 224Gbps/448Gbps時代の到来により、長距離はもちろん、ラック内・パッケージ境界の信号伝送においても銅線はその役目を終えつつあります。
- 微小リング共振器とELS分離がもたらした量産解: 熱に弱いレーザーを外付け化し、フットプリントを極小化したMRRを集積することで、光電融合は「実験室の先端技術」から「データセンターの標準量産アーキテクチャ」へと昇華しました。
- ヘテロジニアス・エコシステムの確立: UCIe 2.0規格、次世代ガラスコア基板、そしてUECパケット通信技術との融合により、光電融合は世界中のAIスーパーコンピューティング基盤のアーキテクチャを根底から再定義し続けています。
