アドバンテストに迫る半導体テスト：長川科技、後工程の現実

1. チップの生死を決める「後工程の門番」

半導体チップは、前工程でシリコンウェハー上に回路を形成し終えただけでは完成しません。ダイを切り出し、パッケージングし、すべての電気信号が仕様通りに動作するかを1ミリ秒の狂いもなく判定する「後工程テスト（Test & Inspection）」を通過して初めて、商用デバイスとして世に出荷されます。

このテスト領域において、半導体業界には不可欠な「3種の神器」が存在します。

1. ATE（自動テスト装置 / テスター）： チップに高周波の電気信号を入力し、出力を瞬時に判定する頭脳。
2. プローバー（探針台）： ウェハー状態（前工程完了直後）で微小な電極パッドに数千本の極細プローブ針をミクロン単位で接触させる精密位置決め装置。
3. ハンドラー（分選機）： パッケージ後のチップを極低温（-55℃）から超高温（150℃）までの過酷な温度環境下に置き、秒速数十個のスピードで良品・不良品を仕分ける高速搬送ロボット。

この3大テスト設備市場は長年、日本のアドバンテスト（Advantest）と米テラダイン（Teradyne）がATEで世界シェアの8割以上を二分し、プローバーでは東京精密（ACCRETECH）と東京エレクトロン（TEL）が世界を寡占してきました。

【半導体テスト・後工程装置の主要プレイヤーと得意分野】

企業名	本拠地	主力テスト装置・強み
アドバンテスト	日本	SoC/メモリ向け超高速ATE首位（V93000）
テラダイン	米国	SoC/アナログATE・産業用ロボット
東京精密 (ACCRETECH)	日本	12インチウェハー探針台（プローバー）
東京エレクトロン (TEL)	日本	ウェハー探針台（PRECIDIOシリーズ）
コヒュー (Cohu)	米国	ICテストハンドラー・熱制御システム
長川科技 (Changchuan)	中国・杭州	ハンドラー首位・12インチ三温プローバー

この日米巨頭が築き上げた要塞において、中国のパッケージング・テスト（OSAT）企業群を足がかりに急成長し、分選機（ハンドラー）で国内トップシェアを握るとともに、国産初となる12インチ全自動三温プローバーを量産化した企業が、浙江省杭州市に本社を置く長川科技（Changchuan Technology / チャンチュアン）です。

---

2. 杭州・銭塘江のほとりで始まった「泥臭いメカトロニクス」

長川科技の創業は2008年。創業者の趙軼（Zhao Yi）は、中国の初期半導体パッケージング現場でテスト機器の技術者としてキャリアを積んだ人物です。

当時、中国の半導体産業において最も先行して世界レベルに達していたのは、江蘇長電科技（JCET）や通富微電、華天科技といったOSAT（受託封止・テスト）企業でした。しかし、そのクリーンルームに並ぶテスターは100%がアドバンテストとテラダインであり、ハンドラーも日本のセイコーエプソンや米コヒュー（Cohu）の独壇場でした。

高価な海外製テスト装置は、消耗品の交換や故障時の保守費だけで莫大なコストがかかります。趙軼は「まず搬送と温度制御を担うハンドラーから着手し、徐々にテスター、プローバーへと上位レイヤーへ登る」という着実な下克上ロードマップを描きました。

---

3. 車載とAIが求める「三温テスト」の熱力学的極限

後工程テストにおいて、近年最も技術難易度が高騰しているのが、車載マイコンやパワー半導体、AIサーバー向けプロセッサに義務付けられる「三温テスト（Tri-Temp Testing）」です。

自動車や産業インフラに搭載される半導体は、極寒のマイナス50℃から炎天下・エンジンルーム直近のプラス150℃まで、あらゆる極限環境下で正常に動作しなければなりません。

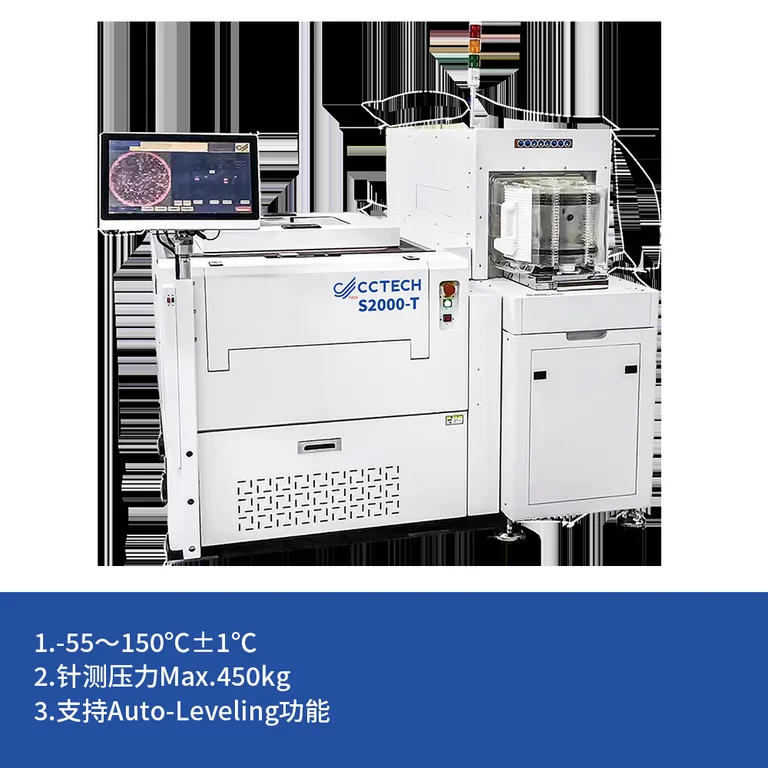

長川科技が市場投入した「S2000-T」は、12インチウェハー全域にわたって温度均一性を±0.5℃以内に制御する精密熱制御チャンバーを搭載。東京精密の「UF3000」やTELのプローバーが独占していた中国国内の車載半導体・パワー半導体ファブにおいて、確固たる量産採用枠を確保しました。

---

4. テスト装置の主要スペック比較とポジショニング

後工程テストの主要装置群において、長川科技の主力機は世界の絶対王者とどう競い合っているのか。主要スペックを整理します。

項目・指標	アドバンテスト (Advantest) V93000	東京精密 (ACCRETECH) UF3000	長川科技 (Changchuan) S2000-T / CTA8280
主戦場カテゴリ	ハイエンドSoC / メモリATE	12インチウェハー探針台（プローバー）	12インチ三温プローバー / アナログATE
対応動作周波数 / ピンレート	最大 8Gbps超（高速デジタル・PAM4）	ー（プローバーのためテスターと連携）	主力は数百MHz〜1Gbps域（デジタル系は開発中）
温度対応レンジ	－	-55℃ 〜 +175℃	-55℃ 〜 +150℃（高精度三温制御）
同時測定個数（並列度）	数十〜数百個の超高並列SoCテスト	最大 64並列以上の高密度接触	最大 32〜64並列（車載・MCU向けに最適化）
主要顧客層	TSMC, AMD, Nvidia, 国内外全大手	世界主要ファブ（TSMC, SMIC, キオクシア）	JCET, 通富微電, 華天科技, 車載半導体ファブ
主要強み	圧倒的なソフトウェア資産と高速ピン数	超精密ステージ位置決めと熱安定性	高い価格競争力と迅速な現地カスタマイズ

---

5. 冷徹な現実：高速SoCテストの「8Gbpsの壁」と巨額ののれん負担

中国の後工程装置で首位をひた走る長川科技ですが、世界トップのアドバンテストやテラダインと対峙する上では、極めて険しい「3つの構造的障壁」に直面しています。

① ハイエンドSoC／AIプロセッサ向け高速デジタルの壁

長川科技が強いのは、アナログ回路、パワー半導体、マイコン（MCU）、標準ロジックのテストです。 しかし、生成AI向けのGPUや先端スマートフォン向けSoC（5nm/3nm世代）では、インターフェースの伝送速度が数Gbpsから十数Gbps（PCIe Gen5/6、HBM3e）に達します。アドバンテストの旗艦機「V93000」は、超高密度の高速デジタピンカードと、数十年蓄積されたテスト記述言語（Test Program）のエコシステムを築き上げており、長川科技の自社製テスターはこの最高峰領域への参入を果たせていません。

② M&Aに伴う財務負担と「のれん（Goodwill）」の減損リスク

長川科技は製品ラインを急速に拡充するため、2019年にシンガポールの光学外観検査機メーカーSTI社を約10億元で買収しました。この積極的な買収攻勢により、同社のバランスシートには多額の「のれん」が計上されています。半導体サイクルの冷え込みや海外受注の減少が起きれば、減損損失によって純利益が一気に吹き飛ぶ脆弱性を孕んでいます。

③ 中国国内OSATへの過度な依存

長川科技の売上高の大部分は、江蘇長電や通富微電など中国国内のOSAT企業に集中しています。中国のパッケージング業界が設備投資の一巡や価格競争に直面した際、装置の受注単価の下落や売掛金の回収長期化という商業的圧力を真っ先に受ける構造にあります。

---

6. アドバンテストと東京精密が築いた「顧客密着のソフトウェア防壁」

長川科技の歩みは、半導体テストと精密計測の分野で世界を制覇し続ける日本企業にとっても、極めて示唆に富む対比を提供しています。

アドバンテストの強さは、単に頑丈なテスターのハードウェアを作ることにあるのではありません。ファブレス（NvidiaやApple、Qualcomm等）がチップを設計する段階からシミュレーションツールを提供し、設計データからテストパターンを自動生成する「ソフトウェアエコシステムの垂直統合」にあります。一度アドバンテストのテストプログラムで認証されたチップは、テスト装置を変更するだけで膨大な再認証コストが発生するため、ファウンドリやOSAT側から装置を乗り換えるインセンティブが極めて働きにくいのです。

また、東京精密が誇る高剛性チャックとミクロン精度のステージ駆動技術は、数十年にわたる工作機械と精密測定器のDNAが融合した「職人的なすり合わせ」の結晶です。

長川科技は、中国市場の圧倒的な量産規模と車載向け三温テストという現実的な切り口から、日米巨頭の足元を着実に崩し始めています。しかし、ハードウェアの代替を超え、世界の半導体設計者たちがデファクトスタンダードとして認める「テストプラットフォーム」へと進化できるのか。杭州のチャレンジャーが挑む戦いは、単なる装置の国産化を超えた、エコシステム標準化の深遠な闘争へと突入しています。

なお、同領域における産業構造の転換については、本誌が先に検証した米テラダインに迫るアナログATE：華峰測控、高粗利の現実および米KLAの過半独占に迫る半導体の目：中科飛測、欠陥検査の現実の分析もあわせて参照されたい。
