💡 エグゼクティブサマリー (TL;DR)
- BEOL配線混雑とIRドロップの物理的限界を打破: 従来の微細化プロセスでは、ウェハ表面（BEOL: Back-End-of-Line）の15〜20層におよぶ金属層内で微細信号線と電源線（VDD/VSS）が配線リソースを奪い合い、20nm未満の極小配線ピッチにおける激しい抵抗増大（IRドロップ）が動作周波数向上を阻んでいました。
- 表面（信号）と裏面（給電）の物理的デカップリング: **「背面給電ネットワーク（BSPDN: Backside Power Delivery Network）」**は、電源供給ネットワークをシリコンウェハの裏面（バックサイド）へと完全移設。Nano-TSV（Through-Silicon Via）またはBuried Power Rail（BPR: 埋め込み電源レール）を介してGAAナノシートトランジスタのソース/ドレインへ直接電力を供給します。
- スタンダードセル面積20〜30%削減と周波数15%向上: 表面の配線チャンネルが100%信号伝送に解放されることで、配線混雑が劇的に緩和。寄生容量（RC遅延）が低減し、同等電力下で動作周波数（Fmax）が10〜15%向上、スタンダードセル面積は20%以上縮小します。
- AIアクセラレータと先端パッケージングの結節点: 1000Wを超える超巨大AI半導体が要求する数百アンペアの超大電流を0.65V以下の低電圧で安定供給可能。ガラス基板と高密度TGVやHBM4ハイブリッド接合、UCIe2.0規格とチップレット統合と連動し、ポスト2nm時代の半導体ロードマップの中核基盤となります。
1. BEOLの終焉：2nm世代を窒息させる「IRドロップと配線混雑」
半導体プロセスがFinFETからGAA（Gate-All-Around）ナノシート構造へと移行し、トランジスタそのもののチャネル制御性は大幅に改善されました。しかし、2nmノード（N2/A16、Intel 18A/14A）への微細化において、設計者を最も苦しめているボトルネックはトランジスタの微細化限界ではなく、**「表面多層配線（BEOL）における電力供給の物理的破綻」**です。
📊 従来の表面配線（Frontside BEOL）の構造的層構成と課題
| シリコン層・配線層 | 機能と主要役割 | 物理的ボトルネックと影響 |
|---|---|---|
| パッケージバンプ | 電源 ＋ 信号の混合接続点 | 表面からの単一供給口（高抵抗・混雑） |
| 上位配線層 (M15〜M10) | 太い電源幹線配線 | 電源経路が長くIRドロップが拡大 |
| 中位配線層 (M9〜M4) | 信号グローバル配線 | 配線密度の競合が発生 |
| 最下層 (M0〜M3) | 微細信号線 ＋ VDD/VSS電源レール | 激しい配線混雑 ＋ 局所RC遅延の爆発 |
| FEOL (GAAナノシート) | トランジスタ演算チャネル | 深刻なIRドロップ（電圧降下 >15%）発生 |
| シリコン基板 | バルクSi（約775μm厚） | 電気的機能なし（単なる物理支持体） |
配線微細化に伴う抵抗値の指数関数的爆発
銅（Cu）配線の幅が20nmを下回ると、電子の結晶粒界散乱（Grain Boundary Scattering）および表面散乱が支配的となり、比抵抗が急激に上昇します。最下層（M0〜M2）の極細配線に大電流を流すと、以下の問題が致命化します：
- IRドロップ（電圧降下）による動作マージンの崩壊: 電源幹線からトランジスタへ到達するまでに配線抵抗 $R$ による電圧降下（$V_{drop} = I \times R$）が蓄積。電源電圧 $V_{dd}$ が0.7V前後まで低下している最先端ノードにおいて、10〜15%（70〜100mV）もの電圧降下が発生し、論理ゲートのスイッチング遅延が急激に悪化します。
- 配線チャネルの枯渇（Routing Congestion）: スタンダードセル内部のセル高さ（Track数）を6Tから5T、さらには4.5Tへと縮小しようとしても、電源供給レール（VDD/VSS）がセル面積の約25〜30%を占有。信号線の引き回しが困難となり、配線密集度が限界に達して自動配置配線（P&R）の歩留まりが急落します。
- エレクトロマイグレーション（EM）耐性の限界: AIアクセラレータの大規模並列演算により電流密度が $10^6 \text{ A/cm}^2$ を超え、金属原子の移動に伴うボイド形成（断線リスク）が加速します。

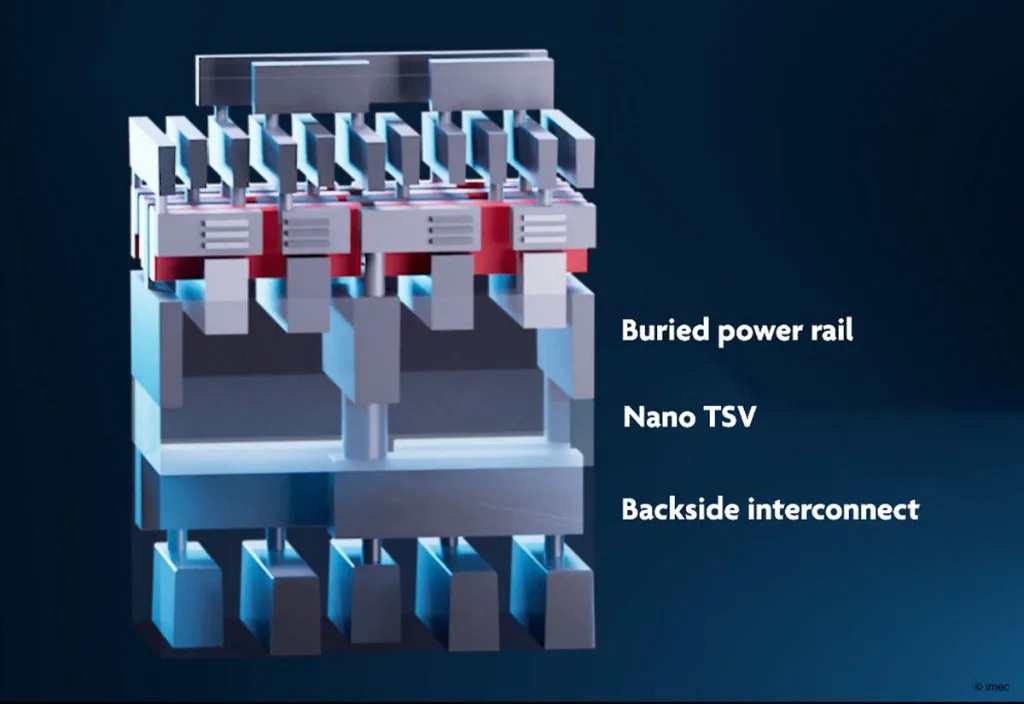

2. BSPDNの微細結合構造：BPR、Nano-TSV、およびダイレクトコンタクト
背面給電技術の核心は、トランジスタが形成された極薄シリコン層（FEOL）の表裏をいかに低抵抗かつ高精度に電気的結合させるかにあります。現在、半導体業界では結合アプローチとして主に3つの世代が存在します。
📊 TSMC A16 SuperPowerRail vs Intel PowerVia の結合構造
| 層構造階層 | 内部結合モジュール | 接合技術と電気的特徴 |
|---|---|---|
| 表面（BEOL 信号層） | Signal M0〜M14 配線 | 100% 信号伝送専用に開放 |
| FEOL（トランジスタ層） | GAAナノシート ＋ S/D Contact | 直下に埋め込み電源レール (BPR) を配置 |
| 結合インターポーザ | Nano-TSV (Direct Contact) | 径 20〜30nm の極小アスペクト比コンタクト |
| 裏面（Backside BM層） | BM0〜BM5 厚膜 Cu/Ru 配線 | 低抵抗・大電流供給専用レール |
1. 埋め込み電源レール（Buried Power Rail: BPR）
トランジスタのフィンやナノシートの直下、シリコン基板のシャロートレンチ（STI: Shallow Trench Isolation）内部にルテニウム（Ru）やタングステン（W）などの高耐熱金属レールをあらかじめ埋め込む工法です。
- 特徴: トランジスタ製造前（Early Front-End）にレールを形成するため、耐熱温度（>900℃）の高い材料が要求されます。
- TSMC SuperPowerRail（A16ノード）: ソース/ドレインコンタクトの直下に埋め込まれたBPRに対して裏面から直接ビアを接続し、表面のM0/M1配線から電源線を完全に排除します。
2. ダイレクトバックサイドコンタクト（Direct Backside Contact / Intel PowerVia）
BPRを介さず、トランジスタ形成後にウェハ裏面から微細エッチングを行い、ソース/ドレインのエピタキシャル層やコンタクト（MOL）に対して直接Nano-TSV（Through-Silicon Via）を打ち込む方式です。
- 特徴: 高温FEOLプロセスと電源金属の形成が熱的に分離できるため、裏面配線材料に高導電率の銅（Cu）を自由に使用可能。
- ピッチと寸法: Nano-TSVの直径は20〜30nm、深さは100〜200nmという極小アスペクト比で形成され、従来のインターポーザ用TSV（直径数μm）とは別次元の微細構造を実現します。
📊 主要半導体ファウンドリのBSPDN実装比較
| メーカー / プロセス | 採用方式 | Nano-TSV径 / ピッチ | 裏面配線材料 | 量産ターゲット |
|---|---|---|---|---|
| TSMC A16 | SuperPowerRail (SPR) ＋ BPR | 直径 <25nm / ピッチ <50nm | Ruthenium / Copper | 2026年後半 |
| Intel 18A / 14A | PowerVia (Direct Contact) | 直径 約30nm / ピッチ <60nm | 厚膜 Copper (Cu) | 2025〜2026年 |
| Samsung SF2Z | Backside Power Rail (BSPR) | 直径 約30nm / ピッチ <55nm | Ruthenium / Cu合金 | 2027年 |
| imec リサーチ標準 | BPR ＋ Through-Die Via (TDV) | 直径 20nm / ピッチ 40nm | Ru / Molybdenum | 2026+ 研究フェーズ |
3. 製造プロセスの極限工学：ウェハ極薄化研磨と裏面リソグラフィ
BSPDNの製造は、半導体製造の歴史上最も過酷なウェハハンドリングとリソグラフィ精度を要求します。標準的な775μm厚のシリコンウェハを、わずか**数百ナノメートル（<500nm）**の極薄フィルム状態まで研削・研磨する必要があるためです。
📊 BSPDN製造プロセスの7段階基本ステップ
| 工程ステップ | 製造プロセス名 | 主要処理と技術的目標 |
|---|---|---|
| 1. 表面プロセス完了 | FEOL / MOL / BEOL 形成 | 表面への 2nm トランジスタおよび信号多層配線の完成 |
| 2. キャリア接合 | 表面仮貼り合わせ | 高剛性シリコンまたはガラス支持基板の接合 |
| 3. 裏面研削・CMP | ウエハ極薄化 | 775μm 厚 ➔ 残膜厚 <500nm まで精密研磨 (TTV <5nm) |
| 4. エッチストップ | 選択的ウエットエッチング | 停止層検知による選択比 >1,000:1 エッチング |
| 5. 裏面露光 | Nano-TSV 孔形成 | 赤外透過裏面アライメント精度 <3nm |
| 6. 埋め込み & BM | Ru/Cu Nano-TSV ＋ BM0-BM5 | 背面低抵抗電源配線レールの形成 |
| 7. デボンド / 接合 | キャリア剥離 / 3D接合 | 剥離処理、または次世代ハイブリッド接合工程へ |
ウェハ裏面CMPと残膜均一性（TTV）の制御
シリコンを500nm未満まで薄化する際、ウェハ面内における膜厚のバラつき（Total Thickness Variation: TTV）を**±5nm未満**に抑えなければ、後工程のNano-TSVエッチングにおいてトランジスタのチャネルを突き破る「突き抜け欠陥」や、逆にコンタクトに届かない「オープン不良」が発生します。
これに対し、シリコン結晶中にあらかじめボロンやゲルマニウムを高濃度ドーピングした「エッチング停止層（Etch-Stop Layer）」を配置し、ケミカルメカニカルポリッシング（CMP）の終点検出技術と選択比1000:1以上のウェットエッチングを組み合わせることで、原子層レベルの平坦度を担保しています。
赤外線透過・干渉露光による表裏アライメント
ウェハを裏返した状態で裏面リソグラフィを行う際、表面にすでに形成されている2nmナノシートトランジスタの位置を正確に検知しなければなりません。
- シリコンを透過する長波長赤外線（IR）を用いたアライメントマーク検出。
- レーザー干渉計による裏面・表面マークのリアルタイム幾何補正。
- オーバーレイ精度目標: 表面パターンの中心位置に対し、裏面Nano-TSVの露光ズレを3nm以内に収める極限制御が適用されています。
4. 放熱クライシス（Thermal Dilemma）：極薄シリコンが招く熱抵抗増大
BSPDNは電気的・面積的には圧倒的なブレイクスルーをもたらす一方、パッケージ熱設計（Thermal Design）の観点からは**「極めて過酷な熱集中」**という深刻なトレードオフを突きつけます。
📊 従来のバルクシリコン vs BSPDN極薄シリコンの熱伝導構造比較
| 構造特性 | 従来のバルクシリコン構造 | BSPDN 極薄シリコン構造 (<500nm) |
|---|---|---|
| 熱伝導経路 | FEOL ➔ 厚いSi基板 ($k=148\text{ W/m}\cdot\text{K}$) ➔ 冷却系 | FEOL ➔ 裏面BEOL ($Low\text{-}k, k<1.5\text{ W/m}\cdot\text{K}$) |
| 熱拡散効果 | 基板内で横方向に熱が拡散し局所熱低下 | 極薄Siで熱拡散が消失、直下に熱閉じ込め |
| ジャンクション温度 | 標準管理範囲内 | 局所ホットスポット発生（$T_j$ が +10〜18℃ 上昇） |
熱伝導の断絶と局所ホットスポット
- 厚いシリコン基板による熱拡散（Thermal Spreading）の喪失: バルクシリコン（熱伝導率 $k \approx 148 \text{ W/m}\cdot\text{K}$）が数百ナノメートルまで薄化された結果、トランジスタから発生した熱が横方向に広がることなく、直下・直上の低熱伝導率な層間絶縁膜（Low-k誘電体: $k < 1.5 \text{ W/m}\cdot\text{K}$）に閉じ込められます。
- 熱抵抗（$\theta_{JA}$）の15〜25%上昇: シミュレーションおよび実測データにおいて、同等電力密度下でのジャンクション温度（$T_j$）が従来の表面給電構造に比べ10〜18℃上昇することが確認されています。
解決策：ダイヤモンド薄膜・両面直接液体冷却の導入
この熱密度クライシスに対処するため、次世代パッケージングでは以下の先端熱工学が実装されています：
- 裏面ダイヤモンドライクカーボン（DLC）熱拡散層: 裏面配線層の最外殻に熱伝導率 $k > 1000 \text{ W/m}\cdot\text{K}$ を誇る極薄ナノダイヤモンド薄膜を成膜。
- 両面冷却（Double-Sided Liquid Cooling）: 表面の有機/ガラス基板側と裏面の給電基板側の双方にマイクロチャネル直冷プレートを圧着し、上下双方向から熱を強制排出。
5. AIアクセラレータと先端実装の未来：CoWoS・ガラス基板・HBM4との統合
BSPDNの実用化は、単体のプロセッサ微細化に留まらず、次世代AIスーパーコンピュータのハードウェア設計全体を再構築します。
特に、消費電力が1500W〜2000Wに達するウルトラハイエンドGPU/NPUにおいて、0.65V駆動時の供給電流は2000〜3000アンペアに達します。この莫大な電流を表面の細い配線で通すことは物理的に不可能であり、BSPDNの導入は「AI半導体開発の絶対前提条件」となっています。
📊 BSPDN ＋ 先端パッケージングの統合スタック
| パッケージ階層 | 統合テクノロジー | 相互接続と物理的効果 |
|---|---|---|
| 最上層 | HBM4 積層メモリ | Direct Hybrid Bonding ロジックベースダイ |
| 中核演算層 | 2nm GAA ＋ BSPDN ダイ | 表面：信号伝送専用 / 裏面：数千A低損失給電 |
| 基盤支持層 | 次世代ガラスコア基板 | TGV (Through-Glass Via) 物理強度保持 |
- ガラス基板と高密度TGVとの連携: 極薄化されたBSPDNシリコンダイは機械的強度が低下しますが、熱膨張係数がシリコンと一致し超高剛性を持つ「ガラスコア基板」と組み合わせることで、熱応力による割れや反りを完全に防止。
- HBM4ハイブリッド接合との直結: HBM4のロジックベースダイ自体にBSPDNを適用することで、超広帯域4096-bitインターフェースの駆動電力を裏面からロスレス供給。
- UCIe2.0規格とチップレット統合の加速: 表面のダイ間インターコネクト配線が電源線から解放され、チップレット間のピン密度（Interconnect Density）を2倍以上に向上。
結論：半導体アーキテクチャの次元転換
背面給電ネットワーク（BSPDN）は、トランジスタが発明されて以来、半世紀以上にわたって固定概念となっていた「ウェハ表面から電力と信号を同時に供給する」という構造的制約を根本から打ち破る技術です。
ナノシートトランジスタの微細化限界が囁かれる中、表面を「信号伝送の超高速フリーウェイ」、裏面を「大電流供給のハイパワーパイプライン」へと機能分離するこの空間的アプローチは、ムーアの法則を物理的な二次元から三次元立体構造へと引き戻しました。2026年後半以降、TSMC A16やIntel 18A/14Aを搭載した量産チップがデータセンターとエッジAIの最前線へ投入されることで、世界のコンピュート密度は新たな次元へと突入します。
