1. なぜ充電器だけが「デカいまま」だったのか
思い返してほしい。スマートフォンは毎年薄くなり、ノートPCは軽くなり、イヤホンは米粒ほどになった。それなのに、充電器だけはずっと「レンガ」のままだった。
かつてのThinkPadやMacBook ProのACアダプターは、重さ300gを超えるものも珍しくなかった。「充電器を忘れた日のあの絶望感」を体験したことのある人は多いはずだ。
これは設計者の怠慢でもなければ、技術力の問題でもない。「電気を安全に変換するための、物理的な壁」があったからだ。
シリコン半導体と巻き線トランス
- 熱暴走の壁: 小型化のために高周波スイッチングを行うとシリコン（Si）が激しく発熱
- 巨大な放熱フィン: 発熱を逃すためにヒートシンクが肥大化し「小さくするほど重くなる」矛盾
- 表皮効果の損失: 高周波化で銅線の表面だけに電流が偏り巻き線コイル自体が発熱体に
全GaN制御 & 平面トランス
- GaN（窒化ガリウム）: 低導通抵抗・超高速スイッチングにより発熱を根本から抑制
- 平面トランス（Planar）: 多層基板内部に極薄銅箔を焼き付け巻き線の発熱と磁気干渉を相殺
- 立体3D放熱モジュール: 4枚の基板をサイコロ状に立体配置しシリコンゲルで熱を均一分散
充電器の中には大きく2つの部品がある。ひとつは「トランス（変圧器）」——家庭用の100Vや240Vの電圧を、デバイスが使える5〜20Vに落とすための部品。もうひとつは「コンデンサ」——電圧のムラを平滑化する部品だ。
この2つを小さくするためには、電流を「非常に高速にオン・オフ（スイッチング）」させる必要がある。スイッチングが速ければ速いほど、部品は小さくて済む——理屈の上では。
問題は「速く動かすほど、半導体が熱くなる」という物理法則だ。従来のシリコン（Si）製スイッチング素子は、速度を上げると急激に熱を持ち始め、一定以上になると壊れる。結果として、「放熱フィン」を大きくしなければならず、充電器全体が巨大化していた。小さくしようとすればするほど、放熱のために大きくなる——この矛盾から誰も抜け出せなかったのだ。
2. GaNが「ゲームチェンジャー」になった理由、そしてまだ残っていた壁
2020年代に入って、状況を変えたのが「窒化ガリウム（GaN）」と呼ばれる新世代の半導体素材だ。
GaNはシリコンと比べて、同じ速度で動いても発熱が格段に少ない。これによって、スイッチング速度を従来比5〜10倍まで引き上げることができるようになり、充電器の内部部品を劇的に小さくする扉が開いた。
ただし、「GaNに変えれば全部解決」では実はない。
アンカーが直面した「第2の壁」がある。それがコイル（トランス）の熱問題だ。
充電器の中のトランスには、銅線がグルグルと何十回も巻かれている。スイッチング速度を普通の5倍・10倍に引き上げると、この「銅線の巻き線」が今度は深刻な熱源になってしまう。
少し専門的に言えば、電流が超高速で振動すると、銅線の「表面だけ」に電流が集中する現象が起きる。内部がほぼ使われなくなり、実質的な抵抗が急増して発熱する——これを「表皮効果」という。さらに、隣の巻き線の磁力の影響で電流分布がさらに偏る「近接効果」も加わり、従来の構造のままではコイルが熱で機能しなくなってしまう。
「半導体の熱を解決したら、次はコイルが問題になった」——これが2022年時点のGaN充電器業界の真実だった。
3. アンカーの答え：コイルをなくした「平面トランス」
アンカーはこの第2の壁を、発想の転換で解決した。
コイルが熱くなるなら、コイルをやめてしまえばいい。
従来の「銅線を手で何十回も巻いたトランス」の代わりに、アンカーが採用したのは「平面トランス（Planar Transformer）」という技術だ。
これは、プリント基板（PCB）の内部の銅箔パターン——つまり、スマートフォンの基板内に「エッチング」で焼き付けられている、あの薄い銅の電流路——を、巻き線の代わりとして使う方法だ。
「基板の中に電流路を焼き付ける」——これがなぜ優れているかというと、その厚みが髪の毛の半分以下であることにある。超薄型の銅層を何枚も重ねることで、電流が表面に集中する問題を根本から解消できる。さらに、一次側と二次側の層を交互に重ねることで、磁気的な干渉も相殺し合う。

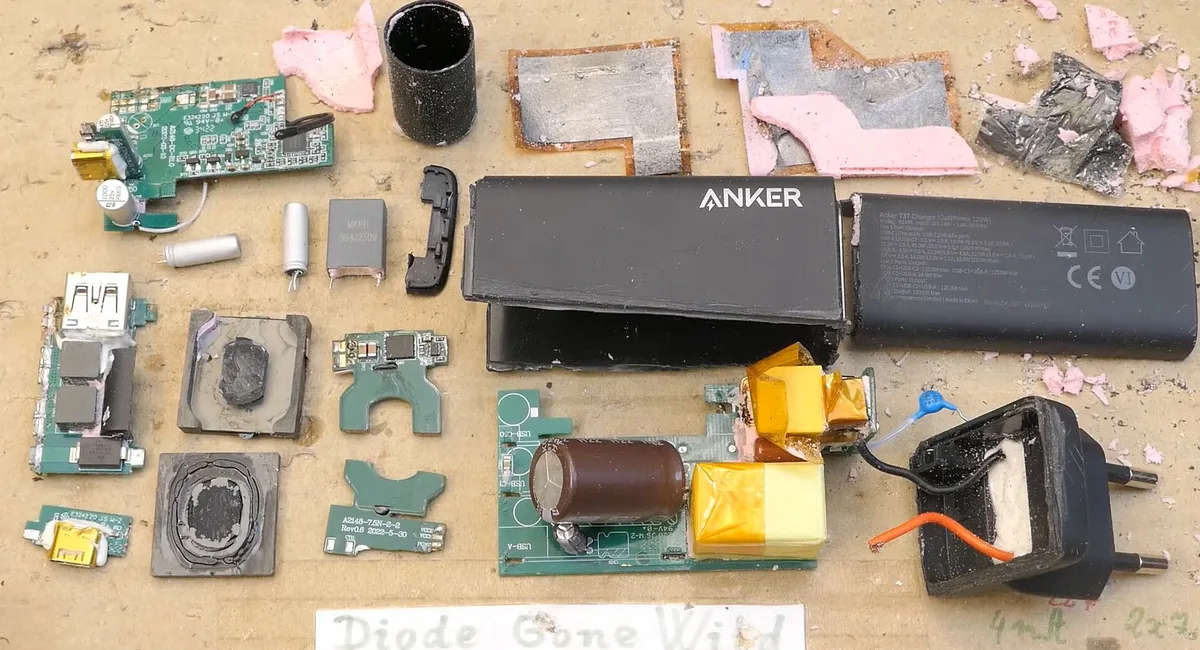

結果として、アンカーは120Wの充電器の内部を4枚の基板をサイコロのように立体的に組み合わせた「3D構造」として設計することに成功した。そして最後に、その隙間のすべてに熱伝導性の高いシリコンゲルを充填することで、筐体全体をひとつの「放熱器」として機能させている。

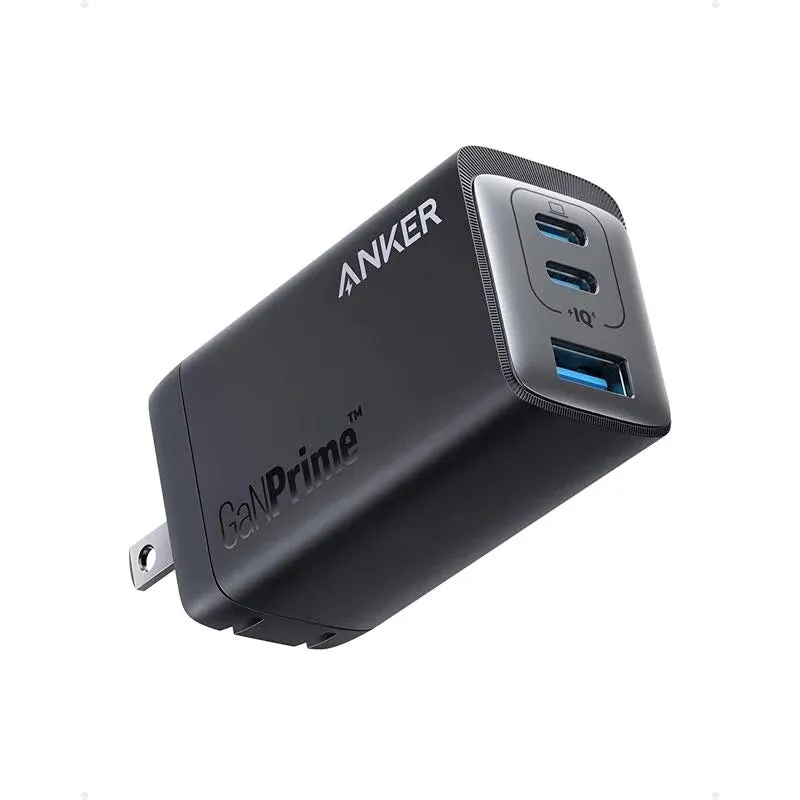

こうして生まれたのが、手のひらに乗る120W充電器だ。
| 比較項目 | 従来のシリコン充電器 | 第1世代 GaN充電器 | Anker GaNPrime |
|---|---|---|---|
| 本体サイズ（イメージ） | 文庫本と同じくらい | 文庫本の半分 | スマホの1/3程度 |
| 120W時の触れる温度感 | かなり熱い（火傷レベルに近い） | 温かい | ぬるい程度 |
| AC→DC変換の効率 | 約88% | 約92% | 約95% |
| 充電中に捨てられる電力 | 約12%が熱になる | 約8% | 約5%（業界最小水準） |
4. 「ノートPCの画面が一瞬消える」問題を解決したソフトウェア
ハードウェアの設計が完璧でも、もう一つ解かなければならない問題があった。
経験したことがある人は多いと思う。ノートPCを65Wで充電しているとき、空いているポートにスマートフォンをつなぐと、ノートPCの画面が一瞬ブラックアウトする現象だ。
これは充電器のせいだ。旧世代の充電器では、新しいデバイスが接続されると「全ポートの電力供給を一度リセットして、割り振りを計算し直す」という設計になっていた。その「リセットの瞬間」が、あの不快なブラックアウトとして現れていたのだ。
PowerIQ 4.0が「瞬断ゼロ」を実現した仕組み
アンカーが「PowerIQ 4.0」と名付けたソフトウェアアルゴリズムは、この問題を根本から解決した。
仕組みをシンプルに言えば、「接続を切る前に、全部のポートへの配電量をミリ秒単位で静かにスライドさせる」ということだ。ノートPCが「電気がきていない」と検知する前に、すでに新しい配電割合に移行してしまう。
電力の配分が変わったことに気づかせないほどのスピードで動くため、ノートPCの画面は光り続ける。ユーザーが「繋いだ」と感じる前に、充電器の内部ではすでに電力の再調整が完了しているわけだ。
さらに、ノートPCの充電が80%を超えて電力の需要が落ちてきたとき、余った電力を自動的にスマートフォンの急速充電に回す「全時最適化」も同時に動いている。何も設定しなくても、常に最も効率のいい状態が保たれる。
5. 「作らないメーカー」が半導体業界を動かす逆説
ここで少し視点を引いてみると、アンカーという企業のあり方には面白い逆説がある。
ローム（ROHM）や三菱電機、TDKや村田製作所——日本には世界最高峰のパワー半導体・磁性材料メーカーが揃っている。GaNの素材技術でも、日本企業の研究蓄積は世界最高水準だ。
にもかかわらず、「120Wが手のひらに収まる充電器」を最初に世界に届けたのは、深圳発のブランドだった。
なぜか。日本の電機メーカーの主戦場は、自動車・鉄道・工場設備だ。「20年壊れてはならない」世界では、実績ある技術を慎重に使うことが合理的な判断になる。消費者向け充電器に革新的なアーキテクチャを最初に試す必然性がなかった。
一方、深圳が鍛えられてきたのは、スマートフォンの急速充電競争だ。OPPOが65W充電を出せばシャオミが120Wを出し、次は240Wが登場する——この異常な速度のイノベーション競争が、関連する半導体メーカーとシステム設計者の双方を急成長させた。
アンカーが強いのは、自社でチップを作っていないことだ。インフィニオン（ドイツ）、Navitas（アメリカ）、南芯科技・英諾賽科・智融科技（深圳）——世界中の最前線の部品メーカーを「評価して、組み合わせて、最適な設計を仕上げる」ことをコア能力にしている。
言うなれば「作らない指揮者」だ。そしてこの指揮者は今、世界最高峰の半導体メーカーに対して「このスペックのチップを開発してもらわないと、次の製品には採用しない」と逆提案できる立場にある。
ノーブランドのモバイルバッテリーセラーから出発した企業が、グローバルな半導体ロードマップに影響を与える存在になった——アンカーのGaNPrimeはその象徴だ。
「我々はシリコンを焼かない。しかし、世界中の一流半導体と磁性材料を誰よりも速く束ね、手のひらの極限へと昇華させる『システム設計の指揮者』として世界をリードする」—— Anker Innovations ハードウェアアーキテクト
